Em um cenário onde a eficiência e a segurança são pilares inegociáveis, a integridade dos sistemas hidráulicos em máquinas industriais e equipamentos agroindustriais é de suma importância. Um componente frequentemente subestimado, mas crítico, é o terminal hidráulico. Quando um terminal escapa, as consequências podem ser desastrosas: paradas não programadas, perdas de produção significativas, contaminação ambiental, danos materiais e, o mais grave, riscos severos à segurança dos operadores. Compreender os erros de montagem que levam a essa falha e como evitá-los é, portanto, essencial para qualquer profissional da área.
O Contexto e a Relevância no Setor Agroindustrial e Industrial
Sistemas hidráulicos são o coração de inúmeras operações no setor agroindustrial e em diversas indústrias, desde máquinas agrícolas como tratores, colheitadeiras e pulverizadores, até equipamentos pesados de construção, empilhadeiras e prensas industriais. A demanda por desempenho contínuo e confiabilidade é altíssima. No campo, as máquinas operam sob condições extremas: poeira, lama, variações bruscas de temperatura, vibrações intensas e ciclos de trabalho prolongados. Na indústria, a pressão constante e a necessidade de precisão exigem que cada componente do sistema esteja em perfeitas condições.
Nesse ambiente desafiador, um terminal hidráulico que se solta não é apenas um inconveniente; é um evento de alto impacto. O jateamento de fluido hidráulico sob alta pressão pode causar ferimentos graves, incluindo injeção de fluido na pele, que pode levar à amputação ou até à morte. Além disso, a perda de fluido não só paralisa a operação, gerando custos com reparos e tempo de inatividade, mas também representa um risco ambiental e um desperdício de recursos. A prevenção de falhas através de uma montagem impecável é, portanto, um investimento direto em produtividade, segurança e sustentabilidade.
Dados Técnicos, Normas e Especificações Relevantes
A montagem de conjuntos hidráulicos não é uma tarefa trivial; ela é regida por um conjunto rigoroso de normas técnicas e especificações que visam garantir a segurança e a performance. Desrespeitar essas diretrizes é um dos principais fatores que levam ao escape de terminais. Normas como a ABNT NBR 13788 (Mangueiras e conjuntos montados para uso hidráulico – Requisitos), ISO 12151 (Conexões para mangueiras) e SAE J517 (Especificações para mangueiras hidráulicas) fornecem os parâmetros essenciais para a seleção de componentes, o processo de crimpagem e a inspeção final.
Estas normas definem critérios para a resistência à pressão, compatibilidade de fluidos, faixas de temperatura de operação, raios mínimos de curvatura e, crucialmente, as dimensões e tolerâncias para a crimpagem de terminais. Cada tipo de mangueira e terminal possui especificações únicas do fabricante que devem ser seguidas à risca, incluindo o diâmetro de crimpagem final e a profundidade de inserção do terminal. A falha em aderir a essas especificações pode resultar em uma conexão frouxa (subcrimpagem) ou excessivamente apertada (sobrecrimpagem), ambas comprometendo a integridade da união e aumentando exponencialmente o risco de falha do terminal.
A conformidade com as normas técnicas da ABNT e ISO não é apenas uma recomendação, mas uma exigência fundamental para assegurar a confiabilidade e a segurança dos sistemas hidráulicos. A não observância pode resultar em falhas catastróficas, perdas financeiras e, o mais grave, acidentes de trabalho com sérias consequências.

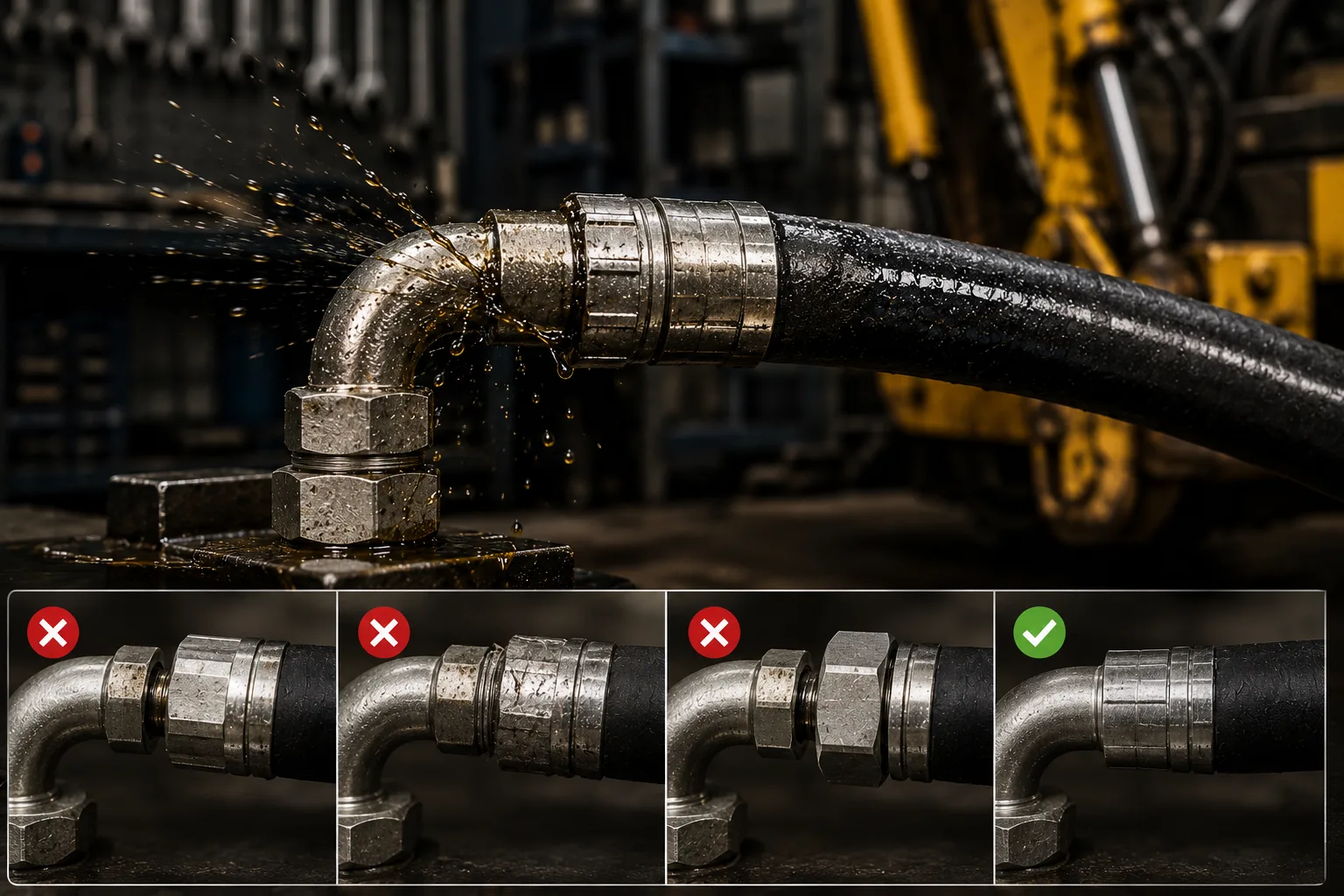

Erros Comuns de Montagem que Causam o Escape de Terminais
A maioria das falhas de terminais hidráulicos não ocorre por defeito de fabricação, mas sim por erros cometidos durante o processo de montagem. A complexidade dos sistemas e a variedade de componentes exigem atenção meticulosa a cada etapa. Ignorar detalhes técnicos ou tentar economizar tempo pode ter um custo muito alto a longo prazo. Vamos detalhar os principais pontos de falha.
Seleção Inadequada de Componentes
O primeiro passo para uma montagem segura é a correta seleção dos componentes. Um erro comum é a incompatibilidade entre a mangueira e o terminal. Muitos fabricantes projetam suas mangueiras e terminais para trabalharem juntos como um sistema integrado. Misturar componentes de diferentes fabricantes ou de linhas distintas do mesmo fabricante pode levar a incompatibilidades dimensionais ou de material que comprometem a selagem e a retenção do terminal.
Além disso, a seleção deve considerar as condições de operação: a pressão máxima de trabalho do sistema, a temperatura do fluido e do ambiente, o tipo de fluido hidráulico e o raio mínimo de curvatura necessário. Utilizar uma mangueira ou terminal com pressão de trabalho inferior à do sistema, ou com material incompatível com o fluido, resultará em degradação acelerada e falha prematura. A escolha errada do tipo de rosca ou vedação também pode causar vazamentos e perda de pressão, que, embora não causem um escape imediato, sinalizam uma montagem comprometida.
Erros no Processo de Crimpagem
A crimpagem é a etapa mais crítica na montagem de um conjunto hidráulico. É aqui que a mangueira e o terminal são permanentemente unidos. Pequenos desvios nesta etapa podem ter grandes consequências. Os erros mais comuns incluem:
- Crimpagem Incorreta do Diâmetro: A sobrecrimpagem (diâmetro de crimpagem muito pequeno) comprime excessivamente a mangueira, danificando suas camadas internas e externas, enfraquecendo a estrutura e reduzindo a vida útil. A subcrimpagem (diâmetro de crimpagem muito grande) resulta em uma conexão frouxa, onde o terminal não está adequadamente ancorado à mangueira, permitindo que ele se solte sob pressão. O diâmetro correto é sempre especificado pelo fabricante para cada combinação de mangueira e terminal.
- Skiving Inadequado: Algumas mangueiras requerem "skiving" (remoção de uma parte da cobertura externa ou interna) para que o terminal se encaixe corretamente e proporcione a vedação e aderência adequadas. Realizar o skiving incorretamente (muito longo, muito curto, ou não realizar quando necessário) compromete a integridade da conexão. Mangueiras "no-skive" (sem skiving) são projetadas para não necessitar dessa etapa, e tentar skivá-las pode ser prejudicial.
- Uso de Matrizes (Dies) Incorretas ou Desgastadas: Cada terminal e mangueira exige um conjunto específico de matrizes na máquina de crimpagem. O uso de matrizes incorretas ou desgastadas impede que a crimpagem seja uniforme e com o diâmetro correto, resultando em uma união fraca e irregular.
- Falta de Calibração da Máquina de Crimpagem: Máquinas de crimpagem precisam ser calibradas regularmente para garantir que a pressão e o diâmetro de crimpagem sejam precisos. Uma máquina descalibrada pode produzir crimpagens inconsistentes, independentemente da habilidade do operador.
- Inserção Incorreta do Terminal: O terminal deve ser totalmente inserido na mangueira até o ponto especificado pelo fabricante antes da crimpagem. Uma inserção parcial reduz a área de contato entre o terminal e a mangueira, diminuindo a resistência à tração e aumentando o risco de escape.
- Contaminação: A presença de sujeira, detritos ou umidade entre a mangueira e o terminal durante a montagem pode comprometer a aderência e a vedação, levando a vazamentos e falhas.
Boas Práticas e Dicas Técnicas para Evitar Falhas
Para mitigar os riscos de falha e garantir a longevidade dos conjuntos hidráulicos, é fundamental adotar um conjunto de boas práticas e seguir rigorosamente as recomendações técnicas. A prevenção é sempre a melhor estratégia, especialmente em sistemas de alta pressão.
- Siga Sempre as Especificações do Fabricante: Consulte os catálogos e manuais técnicos para cada mangueira e terminal. As especificações de crimpagem (diâmetro final, profundidade de inserção, tipo de skiving) são cruciais e devem ser seguidas sem exceções. O uso de componentes de um mesmo fabricante (mangueira e terminal) garante a compatibilidade e a conformidade com as especificações.
- Utilize Equipamentos de Crimpagem Calibrados e Adequados: Invista em máquinas de crimpagem de qualidade e assegure que elas sejam calibradas regularmente por profissionais. Utilize sempre as matrizes (dies) corretas e em bom estado de conservação para cada aplicação, verificando seu desgaste periodicamente.
- Realize o Skiving Corretamente (Quando Necessário): Se a mangueira exigir skiving, utilize a ferramenta apropriada e siga as dimensões exatas especificadas pelo fabricante. Garanta que a superfície da mangueira esteja limpa e livre de rebarbas após o processo. Para mangueiras no-skive, certifique-se de que não haja remoção acidental de material.
- Meça o Diâmetro de Crimpagem com Precisão: Após a crimpagem, utilize um paquímetro ou micrômetro para medir o diâmetro externo do terminal crimpado em pelo menos três pontos diferentes para garantir a uniformidade e a conformidade com as especificações do fabricante. Qualquer variação significativa indica um problema no processo.
- Inspecione os Componentes Antes da Montagem: Verifique a mangueira e o terminal quanto a danos, deformações, contaminação ou qualquer imperfeição antes de iniciar a montagem. Componentes danificados devem ser descartados.
- Garanta a Inserção Completa do Terminal: O terminal deve ser inserido na mangueira até a marca ou profundidade recomendada pelo fabricante. Uma inserção parcial comprometerá a ancoragem e a resistência do conjunto.
- Assegure a Limpeza do Sistema: Mantenha o ambiente de trabalho limpo e livre de contaminantes. A limpeza interna dos conjuntos montados, utilizando ar comprimido filtrado ou equipamentos de limpeza específicos, é crucial para evitar a contaminação do sistema hidráulico.
- Invista em Treinamento Contínuo: A capacitação e o treinamento regular dos técnicos de montagem são essenciais. Eles devem estar atualizados com as últimas tecnologias, normas e melhores práticas do setor. Um profissional bem treinado é a principal barreira contra erros de montagem.
A correta montagem de um conjunto hidráulico vai além da mera união de peças; é um processo que exige conhecimento técnico, ferramentas adequadas e um compromisso inabalável com a qualidade. A falha em qualquer uma dessas etapas pode comprometer todo o sistema, resultando em custos operacionais elevados e riscos inaceitáveis.
Tabela Comparativa: Montagem Correta vs. Montagem Incorreta
Para ilustrar a importância das boas práticas, a tabela a seguir compara os resultados e as consequências de uma montagem hidráulica realizada corretamente versus uma montagem com erros. Esta comparação destaca o impacto direto na segurança, desempenho e custos operacionais.
| Aspecto | Montagem Correta (Boas Práticas) | Montagem Incorreta (Erros Comuns) |
|---|---|---|
| Segurança | Alta: Risco mínimo de falhas catastróficas, proteção dos operadores e do ambiente. Cumprimento rigoroso das normas de segurança. | Baixa: Alto risco de escape de terminais, vazamentos de fluido sob pressão, jateamento, incêndios e acidentes graves. Não conformidade com normas de segurança. |
| Vida Útil do Conjunto | Longa: Conjuntos duráveis, operando dentro das especificações e com sua vida útil máxima esperada. | Reduzida: Degradação precoce da mangueira e do terminal, falhas frequentes e necessidade de substituição prematura do conjunto. |
| Desempenho do Sistema | Ótimo: Sistema opera com eficiência máxima, sem perdas de pressão ou vazamentos, garantindo a produtividade da máquina. | Comprometido: Perda de pressão, vazamentos constantes, operação ineficiente, redução da força e velocidade dos atuadores, impactando a produtividade. |
| Custos Operacionais | Baixos: Menos paradas não programadas, menor consumo de fluido, menos custos com manutenção corretiva e substituição de peças. | Elevados: Custos frequentes com reparos, substituição de fluidos e componentes, tempo de inatividade da máquina, multas por não conformidade e potenciais custos com acidentes. |
| Manutenção | Preditiva e Preventiva: Manutenção programada e planejada, baseada em inspeções e monitoramento da vida útil. | Corretiva Frequente: Manutenção emergencial e não planejada, focada em corrigir falhas após sua ocorrência. |
| Conformidade | Com Normas: Atendimento às normas ABNT, ISO, SAE e recomendações de fabricantes, garantindo a legalidade e a qualidade. | Não Conforme: Descumprimento de normas, o que pode levar a penalidades, invalidação de garantias e problemas legais. |
A diferença entre a montagem correta e a incorreta é abissal, refletindo diretamente na saúde financeira e operacional de qualquer empresa. Investir em processos e mão de obra qualificada para a montagem de conjuntos hidráulicos não é um gasto, mas um investimento estratégico.
Como a Prudenflex Pode Ajudar
Na Prudenflex, entendemos que a confiabilidade dos seus sistemas hidráulicos é a espinha dorsal da sua operação. Nossa expertise não se limita apenas à distribuição de mangueiras e conexões; somos especialistas em soluções hidráulicas, com profundo conhecimento das exigências do setor agroindustrial e industrial. Nossos técnicos são treinados para identificar as necessidades específicas de cada aplicação, garantindo que você receba os componentes mais adequados e as soluções mais seguras e eficientes.
Oferecemos uma gama completa de serviços que vão além da simples venda. Nossa consultoria especializada pode auxiliar na seleção dos componentes corretos para sua aplicação, considerando pressão, temperatura, tipo de fluido e condições ambientais. Contamos com um serviço de crimpagem profissional, realizado por equipes qualificadas e utilizando equipamentos de última geração, rigorosamente calibrados para atender e superar as especificações dos fabricantes e as normas técnicas mais exigentes. Nosso portfólio inclui mangueiras, conexões e sistemas de alta pressão das marcas líderes do mercado, garantindo a mais alta qualidade e compatibilidade.
Não arrisque a segurança de seus operadores ou a produtividade de sua empresa com conjuntos hidráulicos montados de forma inadequada. A Prudenflex é sua parceira estratégica para assegurar que cada terminal hidráulico esteja perfeitamente montado, proporcionando máxima segurança e desempenho. Entre em contato conosco hoje mesmo para solicitar um orçamento ou agendar uma consultoria especializada. Nossa equipe está pronta para ajudá-lo a otimizar seus sistemas hidráulicos e garantir a tranquilidade em suas operações.
Em suma, o escape de terminais hidráulicos é um problema sério, mas totalmente evitável, que tem suas raízes em erros de montagem e na negligência das normas técnicas. Aderir às boas práticas, investir em treinamento e utilizar componentes e equipamentos de qualidade são passos fundamentais para garantir a segurança, a eficiência e a longevidade dos sistemas hidráulicos. A Prudenflex está comprometida em ser sua aliada nessa jornada, oferecendo produtos de ponta e serviços especializados para que seus equipamentos operem sempre com o máximo de performance e segurança.
