Quais Medidas Precisamos Para Montar Sua Mangueira Hidráulica?

A montagem de uma mangueira hidráulica vai muito além de simplesmente conectar dois pontos. Trata-se de um processo crítico que exige precisão milimétrica e conhecimento técnico aprofundado para garantir a segurança operacional, a longevidade do equipamento e a eficiência dos sistemas de alta pressão. No setor agroindustrial e industrial, onde as máquinas operam sob condições extremas e exigem desempenho ininterrupto, a correta especificação e montagem de mangueiras hidráulicas são fatores determinantes para evitar paradas inesperadas, vazamentos perigosos e falhas catastróficas. Entender as medidas e parâmetros essenciais é, portanto, um investimento direto na produtividade e na integridade de todo o sistema.

O Contexto e a Relevância no Setor Agroindustrial e Industrial

Em ambientes como usinas de açúcar e álcool, fazendas de grande porte, indústrias de mineração e fábricas de manufatura, as mangueiras hidráulicas são as "artérias" que transportam fluidos sob pressões elevadíssimas, transmitindo força e movimento para os mais diversos componentes. Colheitadeiras, tratores, escavadeiras, prensas hidráulicas e equipamentos de elevação dependem intrinsecamente da integridade e do desempenho dessas mangueiras. Uma falha pode não apenas interromper a produção, gerando prejuízos financeiros significativos, mas também colocar em risco a segurança dos operadores devido à liberação de fluidos sob alta pressão ou ao colapso de componentes.

A complexidade dos sistemas modernos, com sua demanda por maior potência e eficiência, elevou ainda mais a barra para a especificação e montagem das mangueiras. A escolha inadequada de materiais, diâmetros ou comprimentos pode resultar em perdas de carga, superaquecimento do fluido, danos por fadiga e, em última instância, a falha prematura do componente. Por isso, a abordagem meticulosa na coleta de dados para a montagem é um pilar fundamental da manutenção preditiva e preventiva, minimizando riscos e otimizando o ciclo de vida dos ativos.

Dados Técnicos, Normas e Especificações Relevantes

A montagem de mangueiras hidráulicas é regida por um conjunto rigoroso de normas técnicas que visam padronizar a qualidade, a segurança e a intercambialidade dos componentes. No Brasil, as normas da ABNT (Associação Brasileira de Normas Técnicas) frequentemente referenciam ou se baseiam em normas internacionais como a ISO (International Organization for Standardization) e a SAE (Society of Automotive Engineers). É crucial que os profissionais envolvidos na montagem estejam familiarizados com essas diretrizes para garantir a conformidade e a confiabilidade do sistema.

A norma NBR 14197, por exemplo, estabelece requisitos para mangueiras hidráulicas de borracha com reforço têxtil ou de arame, enquanto a ISO 18752 foca em mangueiras de borracha para aplicações hidráulicas de alta pressão com desempenho otimizado. Essas normas definem parâmetros como pressão máxima de trabalho, pressão de ruptura, raio mínimo de curvatura, faixa de temperatura de operação e compatibilidade com fluidos. A seleção da mangueira deve sempre considerar esses parâmetros em relação às condições operacionais do equipamento. Além disso, a crimpagem das conexões deve seguir as especificações do fabricante da mangueira e da conexão, utilizando equipamentos calibrados para garantir a força de retenção adequada e evitar vazamentos.

A correta aplicação da norma ISO 4406 para controle de contaminação do fluido hidráulico é tão crucial quanto a especificação da mangueira, pois a presença de partículas pode reduzir drasticamente a vida útil dos componentes do sistema, incluindo as mangueiras.

Aspectos Práticos para a Montagem da Mangueira Hidráulica

A precisão na medição e na especificação de cada componente é o alicerce para uma montagem de mangueira hidráulica bem-sucedida. Desconsiderar qualquer um desses fatores pode levar a problemas que vão desde a perda de eficiência até a falha catastrófica. É um processo que exige atenção aos detalhes e um conhecimento técnico apurado.

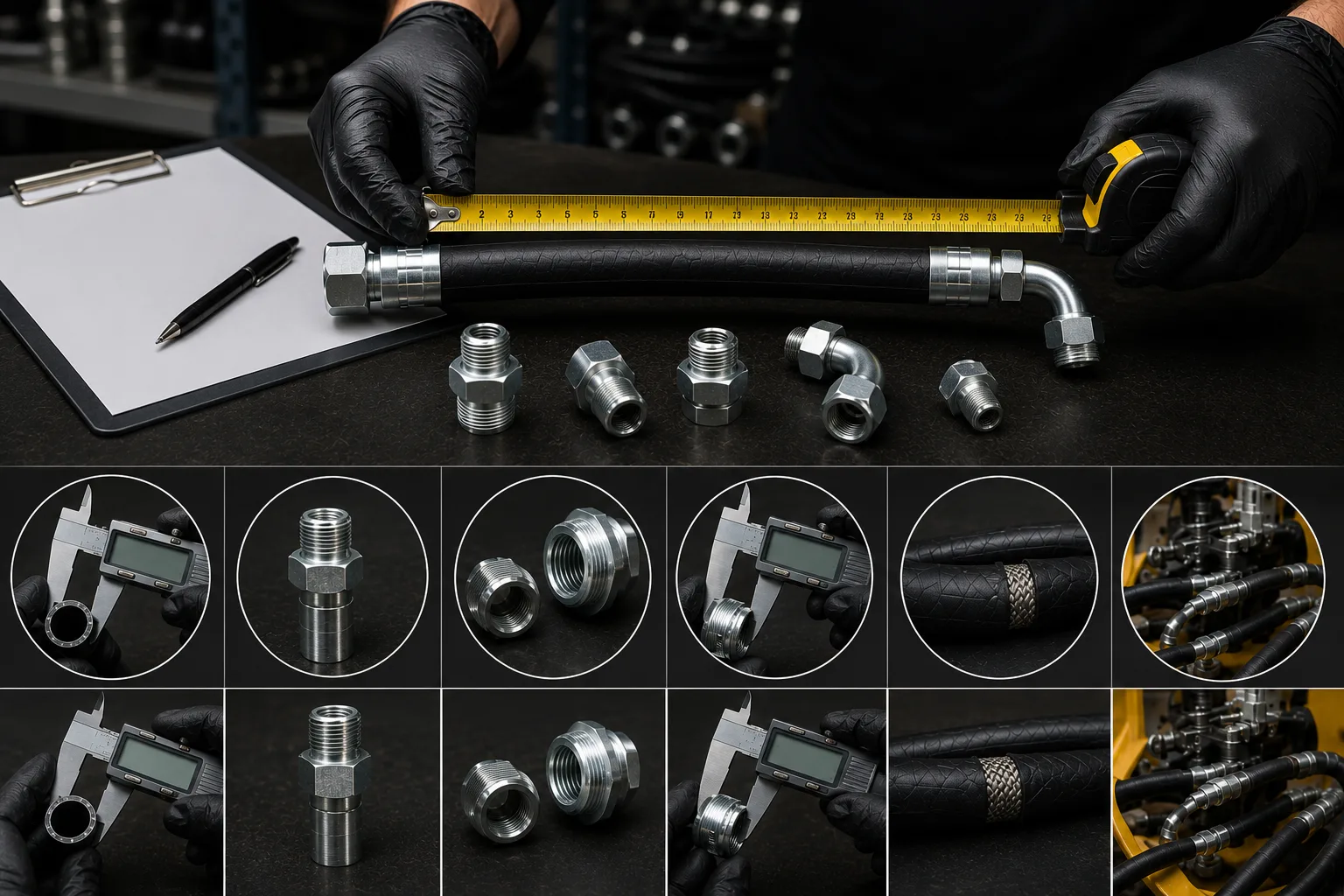

Medição Precisa do Comprimento da Mangueira

A medição do comprimento total da mangueira é, talvez, o ponto de partida mais óbvio, mas também um dos mais críticos e frequentemente subestimados. O comprimento não é apenas a distância entre dois pontos; ele precisa considerar uma série de fatores dinâmicos. Uma mangueira muito curta pode ficar esticada demais, gerando tensão excessiva nas conexões e no próprio corpo da mangueira, aumentando o risco de fadiga e ruptura, especialmente em aplicações com vibração ou movimento. Por outro lado, uma mangueira excessivamente longa pode gerar atrito com outras partes da máquina, criar laços desnecessários que dificultam a manutenção e a inspeção, ou até mesmo causar perda de pressão devido à resistência ao fluxo. A medição deve considerar o caminho completo que a mangueira irá percorrer, incluindo pontos de fixação, curvas e a amplitude máxima de movimento de qualquer componente que ela serve.

Além disso, é fundamental compensar a retração ou expansão que pode ocorrer sob pressão ou variação de temperatura. Muitas mangueiras sofrem uma ligeira retração quando pressurizadas. O ideal é que a mangueira tenha uma folga mínima para acomodar esses movimentos sem ficar tensionada. Recomenda-se adicionar uma pequena margem de segurança (geralmente de 3% a 5% do comprimento total) para permitir esses ajustes dinâmicos e facilitar a instalação sem forçar o material. Em sistemas com movimento, como braços hidráulicos de escavadeiras, a mangueira deve ter folga suficiente para permitir o raio de curvatura mínimo sem estresse, mesmo na extensão máxima do braço.

Identificação Correta das Conexões e Terminais

A escolha correta das conexões e terminais é tão vital quanto a própria mangueira. Erros aqui podem resultar em incompatibilidade, vazamentos e até mesmo a ejeção da conexão sob alta pressão. É preciso identificar o tipo de rosca (métrica, BSP, NPT, JIC, ORFS, etc.), o tamanho da rosca e o tipo de vedação (cônica, anel O-ring, face plana). Cada padrão tem suas próprias características e não são intercambiáveis. Uma conexão JIC, por exemplo, utiliza uma vedação de 37 graus, enquanto uma ORFS (O-Ring Face Seal) usa um anel O-ring na face para uma vedação superior, especialmente em aplicações de alta vibração.

Além da rosca e da vedação, o ângulo da conexão (reta, 45°, 90°) e sua orientação são cruciais para um roteamento limpo e eficiente da mangueira. Uma conexão com ângulo inadequado pode forçar a mangueira a um raio de curvatura abaixo do mínimo recomendado, comprometendo sua integridade. Em muitos casos, a montagem exige que o terminal tenha uma orientação específica em relação ao outro terminal, para que a mangueira não fique torcida quando instalada. A torção é um inimigo silencioso da mangueira hidráulica, pois ela pode reduzir drasticamente sua vida útil e causar falhas prematuras. Por isso, ao especificar as conexões, é preciso considerar a orientação relativa entre elas, muitas vezes medida em graus, para garantir que a mangueira se instale em sua posição natural, sem torção residual.

Boas Práticas e Dicas Técnicas para a Montagem de Mangueiras Hidráulicas

• Verificação do Raio Mínimo de Curvatura: Nunca force uma mangueira a um raio de curvatura menor do que o especificado pelo fabricante. Isso gera estresse excessivo no reforço e na camada interna, levando à fadiga e falha prematura. A especificação do raio mínimo de curvatura é um dado técnico crítico que deve ser sempre respeitado.
• Evitar Torção na Mangueira: A torção é uma das principais causas de falha prematura. Uma torção de apenas 7 graus pode reduzir a vida útil de uma mangueira em até 90%. Sempre verifique se a mangueira está instalada sem torção, utilizando marcas de alinhamento se necessário.
• Compatibilidade do Fluido: Certifique-se de que a mangueira é compatível com o tipo de fluido hidráulico que será transportado. Fluidos incompatíveis podem degradar o material interno da mangueira, causando inchaço, endurecimento ou corrosão.
• Proteção Contra Abrasão: Em pontos onde a mangueira pode entrar em contato com outras partes da máquina ou com o solo, utilize proteções como espirais plásticas, mangas protetoras ou grampos de fixação para evitar o desgaste por abrasão.
• Pressão de Trabalho e Pressão de Ruptura: A mangueira selecionada deve ter uma pressão máxima de trabalho igual ou superior à pressão máxima do sistema, com uma margem de segurança. A pressão de ruptura é um indicativo da resistência final, mas o sistema nunca deve operar próximo a ela.
• Temperatura de Operação: Considere a faixa de temperatura do fluido e do ambiente. Temperaturas extremas (muito altas ou muito baixas) fora da especificação da mangueira podem comprometer a integridade do material.
• Limpeza Interna da Mangueira: Antes da montagem, certifique-se de que a mangueira esteja limpa internamente, livre de resíduos de corte, sujeira ou contaminantes que possam danificar o sistema hidráulico. O processo de limpeza deve ser rigoroso.
• Inspeção Regular: Implemente um programa de inspeção regular das mangueiras para identificar sinais de desgaste, vazamentos, bolhas, rachaduras ou endurecimento, substituindo-as preventivamente quando necessário.

A Associação Brasileira de Normas Técnicas (ABNT) enfatiza a importância de seguir as recomendações dos fabricantes de mangueiras e conexões, bem como as normas pertinentes, para assegurar a máxima segurança e desempenho dos sistemas hidráulicos.

Tabela Comparativa: Dados Essenciais para Montagem de Mangueiras

Para facilitar a compreensão dos dados necessários, apresentamos uma tabela comparativa que resume os pontos chave a serem considerados ao solicitar ou montar uma mangueira hidráulica.

Como a Prudenflex Pode Ajudar

Na Prudenflex, compreendemos a complexidade e a criticidade envolvidas na montagem de mangueiras hidráulicas para os setores agroindustrial e industrial. Nossa expertise técnica não se limita apenas à venda de componentes; estendemos nosso conhecimento para oferecer soluções completas e personalizadas. Nossos especialistas estão preparados para auxiliar desde a fase de especificação, garantindo que todas as medidas e parâmetros técnicos sejam corretamente identificados, até a montagem final, assegurando que cada mangueira atenda ou exceda as exigências de sua aplicação.

Oferecemos um portfólio completo de mangueiras hidráulicas de alta pressão, conexões, adaptadores e componentes de sistemas hidráulicos dos mais renomados fabricantes do mercado. Além disso, contamos com um serviço de crimpagem profissional, realizado por técnicos qualificados e utilizando equipamentos de última geração, garantindo a precisão e a segurança de cada montagem. Seja para a substituição de uma mangueira avariada ou para a montagem de um sistema hidráulico novo, a Prudenflex é sua parceira ideal, fornecendo produtos de alta qualidade e um serviço que prioriza a durabilidade e o desempenho.

Não deixe a segurança e a eficiência do seu equipamento ao acaso. Entre em contato com a nossa equipe hoje mesmo para solicitar um orçamento ou agendar uma consultoria especializada. Estamos prontos para entender suas necessidades e oferecer as melhores soluções em mangueiras e sistemas hidráulicos, garantindo a máxima performance e a longevidade dos seus ativos.

A precisão na montagem de mangueiras hidráulicas é um pilar inegociável para a segurança e a eficiência em qualquer operação industrial ou agroindustrial. Ao entender e aplicar corretamente as medidas de comprimento, as especificações de conexões, as pressões de trabalho e os raios de curvatura, você garante não apenas a longevidade do componente, mas também a integridade de todo o sistema e a segurança dos operadores. Investir em conhecimento técnico e em parceiros confiáveis como a Prudenflex é fundamental para otimizar a performance dos seus equipamentos e proteger seu investimento.
