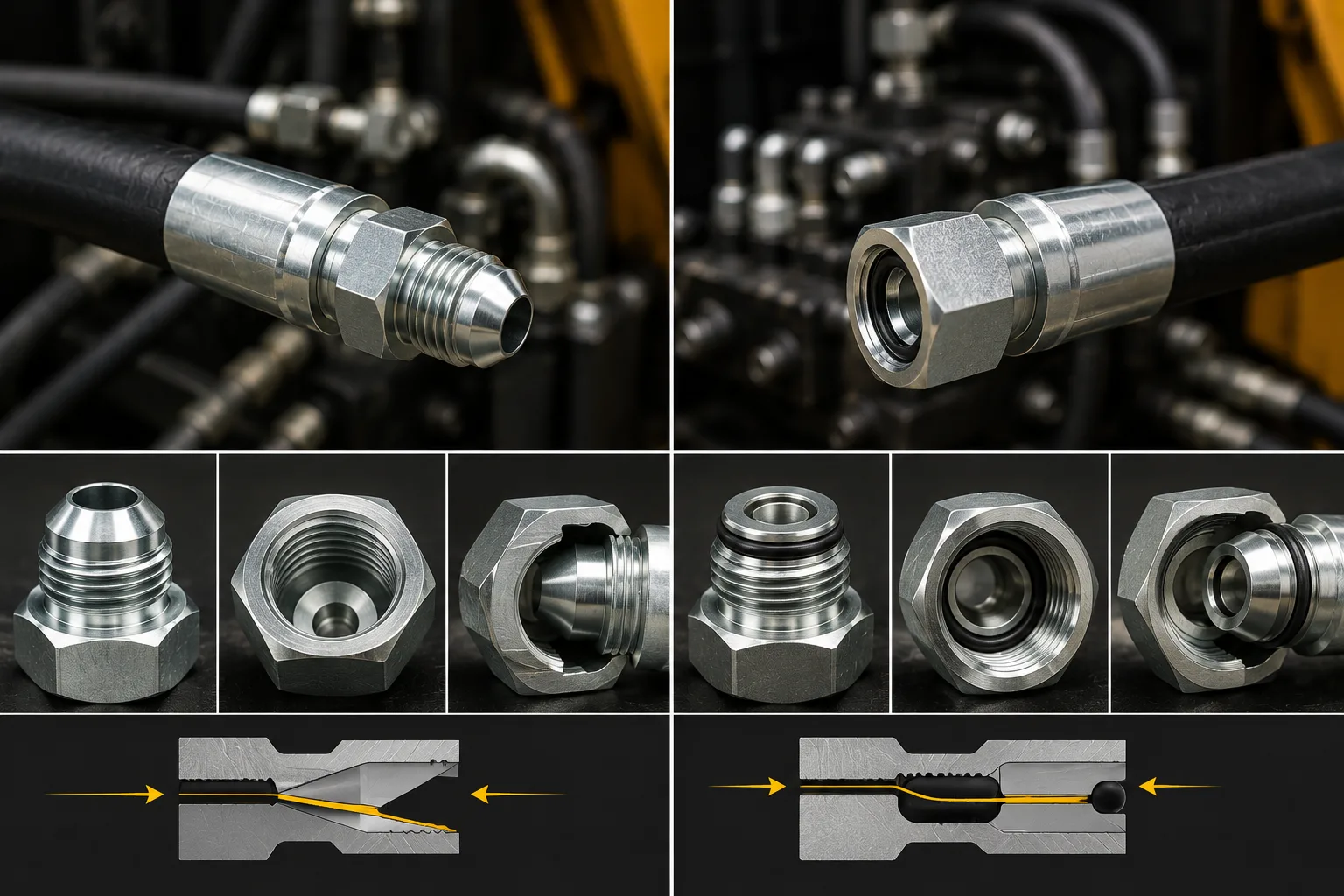

Terminal JIC x ORFS: Qual é Melhor Para Sua Aplicação?

No universo da hidráulica industrial, a escolha do terminal correto é um fator crítico que impacta diretamente a eficiência, a segurança e a longevidade dos sistemas. Para profissionais do setor agroindustrial, onde as máquinas operam sob condições extremas e exigem máxima confiabilidade, compreender as particularidades de cada tipo de conexão é fundamental. Este artigo técnico aprofunda-se na comparação entre os terminais JIC (Joint Industry Council) e ORFS (O-Ring Face Seal), dois dos mais comuns e debatidos no mercado, desvendando suas características, aplicações e o que os torna a melhor ou pior escolha para diferentes cenários.

Contexto e Relevância no Setor Agroindustrial

O setor agroindustrial é caracterizado por operações contínuas, alta pressão, vibrações intensas e exposição a ambientes agressivos, como poeira, umidade e variações de temperatura. Máquinas agrícolas, como tratores, colheitadeiras, pulverizadores e implementos diversos, dependem de sistemas hidráulicos robustos para funcionar com precisão e potência. A falha de um único componente, como um terminal de mangueira, pode resultar em paradas não programadas, perda de produtividade e custos de manutenção elevados.

Nesse cenário, a seleção criteriosa de terminais hidráulicos não é apenas uma questão de compatibilidade, mas de estratégia operacional. Terminais mal escolhidos ou instalados incorretamente são uma das principais causas de vazamentos, que, além de representarem um risco ambiental e de segurança, resultam em perda de fluido hidráulico e contaminação do sistema, comprometendo a vida útil de bombas, válvulas e cilindros. A compreensão aprofundada das características do JIC e ORFS permite que os engenheiros e técnicos da agroindústria tomem decisões informadas, garantindo a integridade e a performance de seus equipamentos.

Dados Técnicos, Normas e Especificações Relevantes

A padronização é um pilar fundamental na hidráulica, garantindo a intercambialidade e a segurança dos componentes. Tanto os terminais JIC quanto os ORFS seguem normas internacionais que ditam suas dimensões, materiais e tolerâncias. A compreensão dessas normas é crucial para a correta especificação e montagem.

Terminal JIC (Joint Industry Council)

O terminal JIC, também conhecido como 37° Flare, é amplamente utilizado devido à sua simplicidade e eficácia. Sua vedação é metal-metal, obtida através da compressão de uma superfície cônica de 37 graus do terminal contra uma superfície cônica correspondente na conexão fêmea. Esta geometria cria um selo mecânico que, embora robusto, é mais suscetível a vazamentos sob certas condições.

• Normas: O padrão JIC é regido pela norma SAE J514 e ISO 8434-2. Essas normas definem as dimensões, roscas (normalmente UNC/UNF), materiais e requisitos de desempenho para garantir a intercambialidade entre diferentes fabricantes.
• Princípio de Vedação: Metal-metal, por compressão da superfície cônica.
• Pressão de Trabalho: Geralmente adequado para pressões médias a altas, dependendo do tamanho e material.
• Vantagens: Fácil de instalar, amplamente disponível, custo inicial geralmente menor, fácil inspeção visual da vedação.
• Desvantagens: Mais suscetível a vazamentos sob vibração intensa ou ciclos de choque térmico/pressão, risco de danificar a superfície de vedação com aperto excessivo (over-tightening), não ideal para aplicações com fluidos muito finos ou gases.

Terminal ORFS (O-Ring Face Seal)

O terminal ORFS, ou Anel O-Ring de Vedação Frontal, é um design mais moderno que oferece uma vedação superior, especialmente em aplicações de alta pressão e vibração. Sua vedação é feita por um O-ring de borracha (elastômero) alojado em uma ranhura na face plana do terminal macho, que é comprimido contra uma superfície plana na conexão fêmea. A rosca (geralmente UNC/UNF) serve apenas para manter a conexão unida e fornecer a força de compressão, não para a vedação em si.

• Normas: O padrão ORFS é regido pela norma SAE J1453 e ISO 8434-3. Estas normas especificam as dimensões dos terminais, as roscas, os materiais e os requisitos para o O-ring, garantindo a performance e a intercambialidade.
• Princípio de Vedação: Elastômero (O-ring) comprimido entre faces planas.
• Pressão de Trabalho: Excelente desempenho em pressões muito altas, choques de pressão e ambientes com vibração severa.
• Vantagens: Vedação superior e à prova de vazamentos, mesmo sob condições extremas; maior resistência a vibrações e choques de pressão; menor risco de aperto excessivo (o O-ring absorve parte da força); ideal para fluidos e gases.
• Desvantagens: Custo inicial um pouco mais elevado, a vedação depende da integridade do O-ring (que pode ser danificado por calor excessivo, produtos químicos incompatíveis ou instalação inadequada), requer a substituição do O-ring em cada desconexão/reconexão para garantir a vedação.

A escolha do terminal hidráulico é um fator decisivo na prevenção de vazamentos e na otimização da manutenção. Dados da NFPA (National Fluid Power Association) indicam que vazamentos em sistemas hidráulicos são responsáveis por uma parcela significativa das perdas de fluido e dos custos operacionais em indústrias que utilizam equipamentos de alta pressão. A implementação de terminais ORFS, quando aplicável, pode reduzir drástica e comprovadamente a incidência de vazamentos em ambientes de vibração intensa.

Aspectos Práticos da Aplicação no Campo

A teoria por trás dos terminais JIC e ORFS é importante, mas a verdadeira compreensão vem da sua aplicação prática no campo. No setor agroindustrial, onde o tempo é dinheiro e a confiabilidade é primordial, cada detalhe da instalação e manutenção conta.

Manutenção e Reparo em Campo

A facilidade de manutenção e reparo é um diferencial significativo no ambiente agroindustrial. Equipamentos muitas vezes operam em locais remotos, onde o acesso a peças e ferramentas especializadas pode ser limitado. Os terminais JIC, com sua vedação metal-metal, tendem a ser mais tolerantes a pequenas imperfeições nas superfícies de contato, e sua vedação pode ser restaurada com um aperto adicional, se necessário (embora com o risco de danificar o cone). A inspeção visual de um cone JIC danificado é relativamente simples. No entanto, em caso de dano irreversível ao cone, a substituição completa do terminal ou da conexão é inevitável. A popularidade do JIC garante que peças de reposição e ferramentas básicas estejam amplamente disponíveis.

Por outro lado, os terminais ORFS dependem da integridade do O-ring. Em campo, isso significa que para cada desconexão e reconexão, o O-ring deve ser inspecionado e, idealmente, substituído para garantir uma vedação perfeita. Embora isso possa parecer um inconveniente, a vantagem é que o O-ring é um item de baixo custo e fácil substituição, e o corpo metálico do terminal raramente é danificado. A Prudenflex, por exemplo, oferece kits de reparo de O-rings para ORFS, facilitando a manutenção preventiva. A vedação ORFS é menos sensível a apertos excessivos, pois o O-ring absorve a compressão, protegendo as roscas e as superfícies de vedação metálicas. Essa característica é particularmente valiosa em ambientes onde o aperto preciso com torquímetro pode ser desafiador.

Resistência a Vibração e Choques de Pressão

Máquinas agrícolas estão constantemente sujeitas a vibrações intensas e choques de pressão, características inerentes à operação em terrenos irregulares e ao acionamento de implementos pesados. Essas condições são um teste rigoroso para qualquer conexão hidráulica. O design do JIC, com sua vedação metal-metal, é mais suscetível a afrouxamento e vazamentos sob vibração prolongada. As forças dinâmicas podem causar micro-movimentos entre as superfícies de metal, levando a fadiga do material e, eventualmente, à falha da vedação. É por isso que, em muitas aplicações JIC de alta vibração, são utilizados selantes de rosca ou travamentos adicionais.

Em contraste, os terminais ORFS foram projetados especificamente para superar essas limitações. A natureza elástica do O-ring permite que ele absorva e compense as vibrações e os choques de pressão, mantendo uma vedação constante e confiável. A compressão do O-ring cria uma força de pré-carga que resiste ao afrouxamento causado pela vibração. Isso resulta em uma durabilidade significativamente maior e uma redução drástica na incidência de vazamentos em ambientes dinâmicos, tornando o ORFS a escolha preferencial para sistemas hidráulicos de máquinas pesadas e equipamentos agrícolas modernos, onde a integridade do sistema sob estresse contínuo é primordial. A robustez do ORFS frente a esses desafios contribui diretamente para a redução de paradas não programadas e para a maior segurança operacional no campo.

Boas Práticas e Dicas Técnicas

Para maximizar a vida útil e a performance de qualquer sistema hidráulico, a aplicação de boas práticas é tão importante quanto a escolha dos componentes. Aqui estão algumas dicas essenciais:

• Limpeza Rigorosa: Sempre limpe as superfícies de vedação dos terminais e conexões antes da montagem para remover sujeira, detritos ou contaminantes que possam comprometer a vedação. A contaminação é uma das principais causas de falha.
• Torque Correto: Utilize sempre um torquímetro para aplicar o torque especificado pelo fabricante. O aperto excessivo (over-tightening) pode danificar as roscas e as superfícies de vedação (especialmente em JIC), enquanto o aperto insuficiente resultará em vazamentos. Para ORFS, certifique-se de que o O-ring esteja devidamente comprimido.
• Substituição de O-Rings: Em terminais ORFS, é uma boa prática substituir o O-ring a cada desconexão e reconexão. O O-ring é um componente de sacrifício e sua integridade é fundamental para a vedação. Utilize sempre O-rings de material e dureza compatíveis com o fluido hidráulico e a temperatura de operação.
• Inspeção Visual Regular: Realize inspeções visuais periódicas nas conexões para identificar sinais de vazamento, corrosão, danos físicos ou afrouxamento. A detecção precoce de problemas pode evitar falhas catastróficas.
• Proteção Contra Vibração: Em sistemas com JIC sujeitos a alta vibração, considere o uso de abraçadeiras e suportes para mangueiras e tubulações, que ajudam a absorver e dissipar as forças vibratórias, protegendo as conexões.
• Compatibilidade de Fluidos: Verifique sempre a compatibilidade dos materiais dos terminais (especialmente o elastômero do O-ring em ORFS) com o fluido hidráulico utilizado. Fluidos incompatíveis podem degradar o O-ring rapidamente.
• Evitar Mistura de Padrões: Embora alguns terminais possam parecer semelhantes, evite misturar padrões JIC com outros tipos de flares (como o 45° SAE). A incompatibilidade pode levar a vazamentos e falhas.
• Treinamento da Equipe: Invista no treinamento contínuo da equipe de manutenção. Profissionais capacitados na identificação, instalação e manutenção de terminais hidráulicos são essenciais para a segurança e eficiência operacional.

A norma NBR ISO 8434-2, que trata de conexões de tubo metálicas para potência fluida e uso geral, enfatiza a importância da correta instalação e manutenção para garantir a integridade do sistema. A falha em seguir as recomendações de torque e limpeza é uma das principais causas de falhas prematuras em sistemas hidráulicos industriais.

Tabela Comparativa: JIC vs. ORFS

Para facilitar a decisão, a tabela a seguir resume as principais características e diferenças entre os terminais JIC e ORFS:

Como a Prudenflex Pode Ajudar

Na Prudenflex, entendemos que a escolha e a correta aplicação de terminais hidráulicos são cruciais para a performance e a segurança de seus equipamentos. Com anos de experiência no fornecimento de soluções hidráulicas para o setor agroindustrial e industrial, nossa equipe técnica possui a expertise necessária para guiá-lo na seleção entre terminais JIC e ORFS, garantindo que você faça a melhor escolha para suas necessidades específicas.

Oferecemos uma gama completa de serviços e produtos, incluindo consultoria especializada para identificar as melhores soluções para cada aplicação, crimpagem profissional de mangueiras hidráulicas com terminais JIC e ORFS de alta qualidade, e um vasto portfólio de mangueiras, conexões e sistemas de alta pressão dos fabricantes mais renomados do mercado. Nosso compromisso é com a durabilidade, a confiabilidade e a segurança, fornecendo componentes que atendem ou superam as mais rigorosas normas técnicas.

Não deixe a performance de seus equipamentos ao acaso. Entre em contato com a equipe da Prudenflex hoje mesmo para obter um orçamento personalizado ou para agendar uma consultoria técnica. Estamos prontos para ser seu parceiro estratégico, oferecendo soluções hidráulicas que impulsionam a produtividade e garantem a longevidade de seus sistemas no campo e na indústria.

A decisão entre terminais JIC e ORFS não é meramente uma preferência, mas uma análise técnica que deve considerar as condições operacionais, os requisitos de pressão, a exposição à vibração e os custos de manutenção a longo prazo. Enquanto o JIC continua a ser uma opção viável para muitas aplicações de média pressão e onde a vibração é controlada, o ORFS se destaca como a solução superior para ambientes desafiadores, como os encontrados na agroindústria, onde a vedação à prova de vazamentos e a resistência a condições extremas são indispensáveis. Ao compreender as nuances de cada tipo e aplicar as melhores práticas de instalação e manutenção, é possível otimizar o desempenho do sistema, reduzir custos operacionais e garantir a segurança das operações.
