A crimpagem de mangueiras hidráulicas é um processo crítico que garante a integridade e a segurança de sistemas de alta pressão, especialmente no exigente setor agroindustrial. Erros ou imprecisões nessa etapa podem resultar em falhas catastróficas, vazamentos onerosos, tempo de inatividade da máquina e, o mais grave, acidentes de trabalho. Compreender e aplicar as medidas corretas durante a crimpagem não é apenas uma boa prática, mas uma exigência fundamental para a longevidade e o desempenho de qualquer equipamento.
O Contexto e a Relevância da Crimpagem no Setor Agroindustrial
No coração da produtividade agroindustrial, máquinas como tratores, colheitadeiras, pulverizadores e equipamentos de irrigação dependem intensamente de sistemas hidráulicos robustos e confiáveis. Estes sistemas operam sob condições extremas — altas pressões, variações de temperatura, vibrações constantes e exposição a ambientes agressivos como poeira e produtos químicos. A falha de uma única mangueira crimpada incorretamente pode paralisar uma operação inteira em plena safra, gerando perdas financeiras significativas e atrasos irreparáveis.
A correta crimpagem é, portanto, um pilar da manutenção preventiva e corretiva, assegurando que cada componente do sistema hidráulico suporte as demandas operacionais sem falhas prematuras. Investir em conhecimento e ferramentas adequadas para este processo significa garantir a continuidade das operações, proteger o investimento em maquinário e, acima de tudo, a segurança dos operadores. A qualidade da crimpagem impacta diretamente a vida útil do conjunto mangueira-conexão e a eficiência energética do sistema, evitando perdas de pressão e superaquecimento do fluido.
Dados Técnicos, Normas e Especificações Relevantes
A crimpagem de mangueiras hidráulicas não é um processo arbitrário; ela é guiada por um conjunto rigoroso de normas técnicas internacionais e nacionais que visam padronizar a qualidade e a segurança. As normas da International Organization for Standardization (ISO) e da American Society for Testing and Materials (ASTM) são referências globais, enquanto no Brasil, a Associação Brasileira de Normas Técnicas (ABNT) adapta e estabelece diretrizes específicas, muitas vezes alinhadas às ISO.
Dentre as normas mais relevantes, destacam-se a ISO 1436 (Mangueiras de borracha e conjuntos de mangueira — Mangueiras hidráulicas de arame trançado — Especificação), ISO 3862 (Mangueiras de borracha e conjuntos de mangueira — Mangueiras hidráulicas de arame espiralado — Especificação) e SAE J517 (Hoses for Hydraulic Systems). Estas normas definem especificações para a construção da mangueira (camadas de reforço, diâmetro interno, pressão de trabalho), bem como para as conexões e o processo de montagem. A conformidade com estas normas é crucial para a interoperabilidade e a garantia de desempenho dos componentes.
A montagem de mangueiras hidráulicas deve seguir rigorosamente as especificações do fabricante da mangueira e das conexões, utilizando equipamentos de crimpagem calibrados e matrizes adequadas. A não observância dessas diretrizes pode comprometer a integridade do sistema, resultando em falhas prematuras e riscos de segurança.

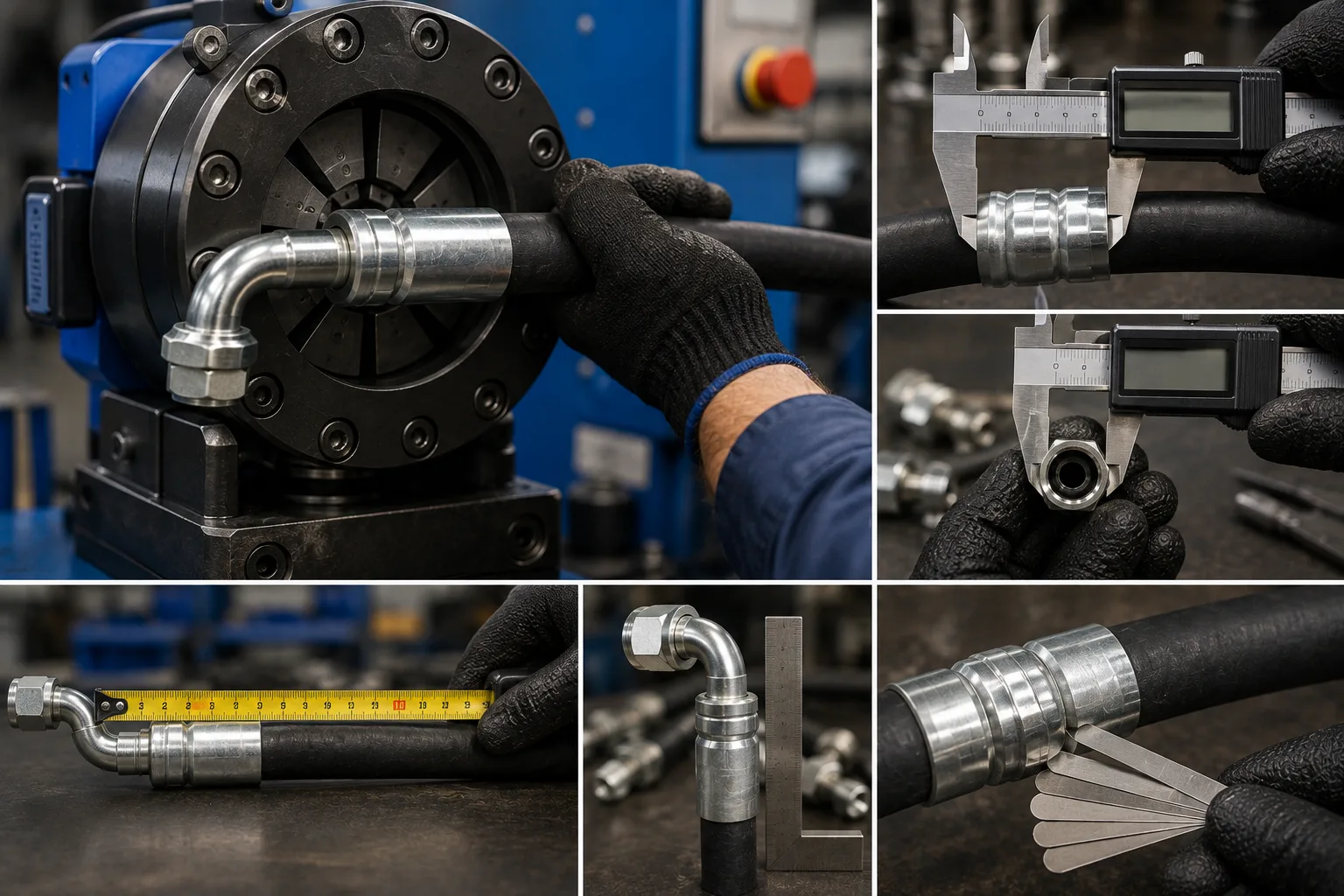

Aspectos Práticos da Crimpagem: Medidas Essenciais
A precisão é a palavra-chave na crimpagem. Cada etapa do processo exige atenção meticulosa às medidas e especificações. Ignorar qualquer um desses detalhes pode levar a uma crimpagem inadequada, seja ela excessiva (que enfraquece a mangueira) ou insuficiente (que permite vazamentos).
Diâmetro Interno (DI) e Externo (DE) da Mangueira
O Diâmetro Interno (DI) da mangueira é a medida mais fundamental, pois determina o fluxo do fluido e a compatibilidade com a conexão. Ele deve corresponder exatamente ao DI especificado pela conexão. Um DI incorreto pode causar restrição de fluxo, perda de pressão e superaquecimento do sistema. Já o Diâmetro Externo (DE) é crucial para a seleção da matriz de crimpagem correta. As matrizes são projetadas para comprimir a conexão ao redor do DE da mangueira, garantindo a vedação e a retenção. Medir o DE com um paquímetro antes da crimpagem é um passo indispensável para garantir que a matriz selecionada seja a ideal e que a crimpagem final atinja o diâmetro de crimpagem especificado.
Diâmetro de Crimpagem Final (DCF)
O Diâmetro de Crimpagem Final (DCF) é, talvez, a medida mais crítica de todo o processo. Ele é o diâmetro externo da luva da conexão após a crimpagem, e deve estar dentro de uma tolerância muito estreita, geralmente fornecida pelo fabricante da mangueira e da conexão. Este valor é o indicador direto da força de compressão aplicada e da qualidade da crimpagem. Um DCF muito pequeno indica uma crimpagem excessiva, que pode danificar a estrutura interna da mangueira, reduzindo sua vida útil e resistência à pressão. Um DCF muito grande significa crimpagem insuficiente, resultando em baixa retenção da conexão e alto risco de vazamento ou desconexão sob pressão. A medição do DCF deve ser feita com um paquímetro de precisão em pelo menos três pontos diferentes ao redor da luva crimpada para verificar a uniformidade.
Boas Práticas e Dicas Técnicas para uma Crimpagem Perfeita
- Limpeza e Inspeção: Antes de montar, inspecione a mangueira e a conexão para garantir que estejam limpas e livres de detritos. Partículas estranhas podem comprometer a vedação e danificar o sistema hidráulico.
- Corte Preciso da Mangueira: Utilize uma serra de corte de mangueiras específica para obter um corte reto e limpo. Cortes irregulares ou feitos com ferramentas inadequadas podem distorcer o reforço da mangueira e dificultar a inserção da conexão.
- Lubrificação Adequada: Aplique um lubrificante compatível com o fluido hidráulico na parte interna da mangueira e na espiga da conexão para facilitar a inserção e evitar danos ao tubo interno.
- Posicionamento Correto da Conexão: Certifique-se de que a conexão esteja totalmente assentada na mangueira, conforme as marcas de inserção ou as especificações do fabricante. A profundidade de inserção é vital para a retenção.
- Seleção da Matriz de Crimpagem: Use sempre as matrizes de crimpagem recomendadas pelo fabricante para a combinação específica de mangueira e conexão. A matriz correta garante a geometria de crimpagem ideal.
- Calibração do Equipamento: Verifique regularmente a calibração da máquina de crimpagem. Uma máquina descalibrada pode aplicar pressões inconsistentes, levando a crimpagens fora das especificações.
- Medição Pós-Crimpagem Rigorosa: Meça o Diâmetro de Crimpagem Final (DCF) em múltiplos pontos imediatamente após a crimpagem. Compare com as especificações do fabricante e registre os valores para controle de qualidade.
- Inspeção Visual Final: Realize uma inspeção visual completa da mangueira crimpada para verificar se há danos visíveis, como deformações excessivas, rachaduras na luva ou desalinhamento.
A vida útil de uma mangueira hidráulica crimpada corretamente pode exceder em 30% a de uma montagem feita com imprecisão, reduzindo significativamente os custos de manutenção e o tempo de inatividade operacional.
Tabela Comparativa: Crimpagem Correta vs. Incorreta
Para ilustrar a importância das medidas precisas, a tabela a seguir compara as características e consequências de uma crimpagem bem-sucedida versus uma crimpagem deficiente. Compreender essas diferenças é fundamental para evitar problemas e garantir a segurança do sistema.
| Característica / Aspecto | Crimpagem Correta (Dentro das Especificações) | Crimpagem Incorreta (Fora das Especificações) |
|---|---|---|
| Diâmetro de Crimpagem Final (DCF) | Dentro da faixa de tolerância do fabricante (ex: ±0.2 mm). Uniforme em toda a circunferência. | Abaixo da tolerância (excessiva) ou acima da tolerância (insuficiente). Variação irregular. |
| Retenção da Conexão | Máxima. Conexão firmemente ancorada, suportando tensões e vibrações sem movimento. | Baixa (insuficiente) ou comprometida (excessiva). Risco de desconexão ou deslizamento. |
| Integridade da Mangueira | Estrutura interna e externa preservadas. Nenhum dano visível ou interno ao tubo ou reforço. | Tubo interno danificado, reforço cortado ou comprimido excessivamente (crimpagem excessiva). Deformação visível. |
| Vazamentos | Inexistentes, garantindo vedação perfeita sob pressão máxima de trabalho. | Vazamentos visíveis ou microvazamentos invisíveis que comprometem a eficiência e a segurança. |
| Vida Útil do Conjunto | Prolongada, atingindo ou superando as expectativas do fabricante. | Reduzida drasticamente, resultando em falhas prematuras e necessidade de substituição frequente. |
| Eficiência do Sistema | Máxima, com fluxo de fluido otimizado e perda de pressão mínima. | Comprometida, com restrições de fluxo, superaquecimento do fluido e perda de potência. |
| Segurança Operacional | Elevada, minimizando riscos de acidentes causados por falhas hidráulicas. | Baixa, com alto risco de acidentes graves devido a rupturas ou desconexões inesperadas. |
Como a Prudenflex Pode Ajudar
Na Prudenflex, entendemos que a precisão na crimpagem de mangueiras hidráulicas é um diferencial competitivo e um imperativo de segurança. Com anos de experiência no mercado e um profundo conhecimento das exigências do setor agroindustrial, nossa equipe de especialistas está preparada para oferecer soluções completas e confiáveis que garantem o máximo desempenho e a longevidade dos seus sistemas hidráulicos.
Oferecemos uma gama completa de serviços e produtos, desde a consultoria especializada para a seleção da mangueira e conexão ideais para sua aplicação específica, até a crimpagem profissional realizada com equipamentos de última geração e calibrados conforme as mais rigorosas normas técnicas. Nosso portfólio inclui mangueiras hidráulicas, conexões e sistemas de alta pressão das marcas mais renomadas do mercado, assegurando a qualidade e a compatibilidade necessárias para a sua operação.
Não comprometa a segurança e a eficiência de seus equipamentos com montagens inadequadas. Conte com a expertise da Prudenflex para garantir que cada mangueira crimpada em seu maquinário esteja em conformidade com os mais altos padrões de qualidade e segurança. Entre em contato conosco hoje mesmo para solicitar um orçamento ou agendar uma consultoria técnica. Sua produtividade e segurança são nossa prioridade.
A crimpagem de mangueiras hidráulicas é um elo fundamental na cadeia de produtividade e segurança do setor agroindustrial. A atenção meticulosa às medidas, a conformidade com as normas técnicas e a aplicação de boas práticas são indispensáveis para evitar falhas, otimizar o desempenho dos equipamentos e proteger o investimento. Ao escolher parceiros como a Prudenflex, que priorizam a qualidade e a precisão em cada etapa, as empresas podem garantir que seus sistemas hidráulicos operem com máxima eficiência e confiabilidade, contribuindo diretamente para o sucesso de suas operações.
