Como Medir Corretamente Uma Mangueira Para Reposição?

Como Medir Corretamente Uma Mangueira Para Reposição?

A substituição de uma mangueira hidráulica é uma tarefa rotineira na manutenção industrial e agroindustrial, mas a precisão na medição é um fator crítico frequentemente subestimado. Um erro milimétrico pode comprometer a eficiência do sistema, gerar tensões indesejadas, causar vazamentos, ou até mesmo levar à falha catastrófica do componente. Compreender e aplicar os métodos corretos de medição não é apenas uma boa prática de manutenção, é um investimento direto na segurança operacional, na durabilidade dos equipamentos e na redução de custos com retrabalho e paradas não programadas.

O Contexto e a Relevância da Medição Precisa no Setor Agroindustrial

No setor agroindustrial, onde máquinas pesadas como tratores, colheitadeiras, pulverizadores e equipamentos de irrigação operam sob condições extremas de temperatura, pressão e vibração, a integridade do sistema hidráulico é vital. Uma mangueira mal dimensionada pode resultar em curvas excessivamente apertadas, causando estresse no material e na crimpagem, ou em folgas excessivas, levando ao atrito com outras partes da máquina e eventual desgaste. Ambos os cenários encurtam drasticamente a vida útil da mangueira e podem provocar falhas prematuras, resultando em paradas caras e perda de produtividade em momentos cruciais da safra.

A complexidade dos sistemas hidráulicos modernos exige que os profissionais de manutenção não apenas identifiquem a mangueira correta, mas também garantam que sua substituição replique com exatidão as características da peça original. Isso inclui não apenas o comprimento, mas também o diâmetro interno (DI), o tipo de conexão e a orientação dos terminais. A falta de atenção a esses detalhes pode levar a problemas de fluxo, perda de pressão e, em última instância, à inoperância do equipamento, impactando diretamente a rentabilidade e a eficiência das operações agrícolas.

Dados Técnicos, Normas e Especificações Relevantes

A medição de mangueiras hidráulicas é regida por normas internacionais e nacionais que visam padronizar os procedimentos e garantir a intercambialidade e segurança dos componentes. As normas da ISO (International Organization for Standardization), como a ISO 1436 para mangueiras de borracha com reforço têxtil ou arame, e a ISO 3862 para mangueiras de borracha com reforço de arame, são fundamentais. No Brasil, as normas da ABNT (Associação Brasileira de Normas Técnicas), muitas vezes espelham ou complementam as ISO, fornecendo diretrizes para a seleção, montagem e teste de mangueiras.

A medição do comprimento de uma mangueira, por exemplo, deve seguir o que é conhecido como "Comprimento Total da Montagem". Este comprimento é medido de "ponta a ponta", incluindo os terminais. Para mangueiras com terminais angulados (45° ou 90°), a medição deve ser feita do centro da face de vedação do terminal até o centro da face de vedação do outro terminal, seguindo o eixo central da mangueira. O diâmetro interno (DI) é outra especificação crítica, geralmente expressa em polegadas ou milímetros, e deve corresponder exatamente ao diâmetro da mangueira original para garantir o fluxo adequado e evitar perdas de carga ou superaquecimento do fluido.

A correta identificação e aplicação das normas técnicas, como as diretrizes da ABNT NBR ISO 3862 para mangueiras de borracha com reforço de arame, são cruciais para a segurança e o desempenho de sistemas hidráulicos. A não conformidade pode resultar em falhas prematuras e riscos operacionais.

Aspectos Práticos da Medição de Mangueiras

Métodos de Medição para Diferentes Configurações

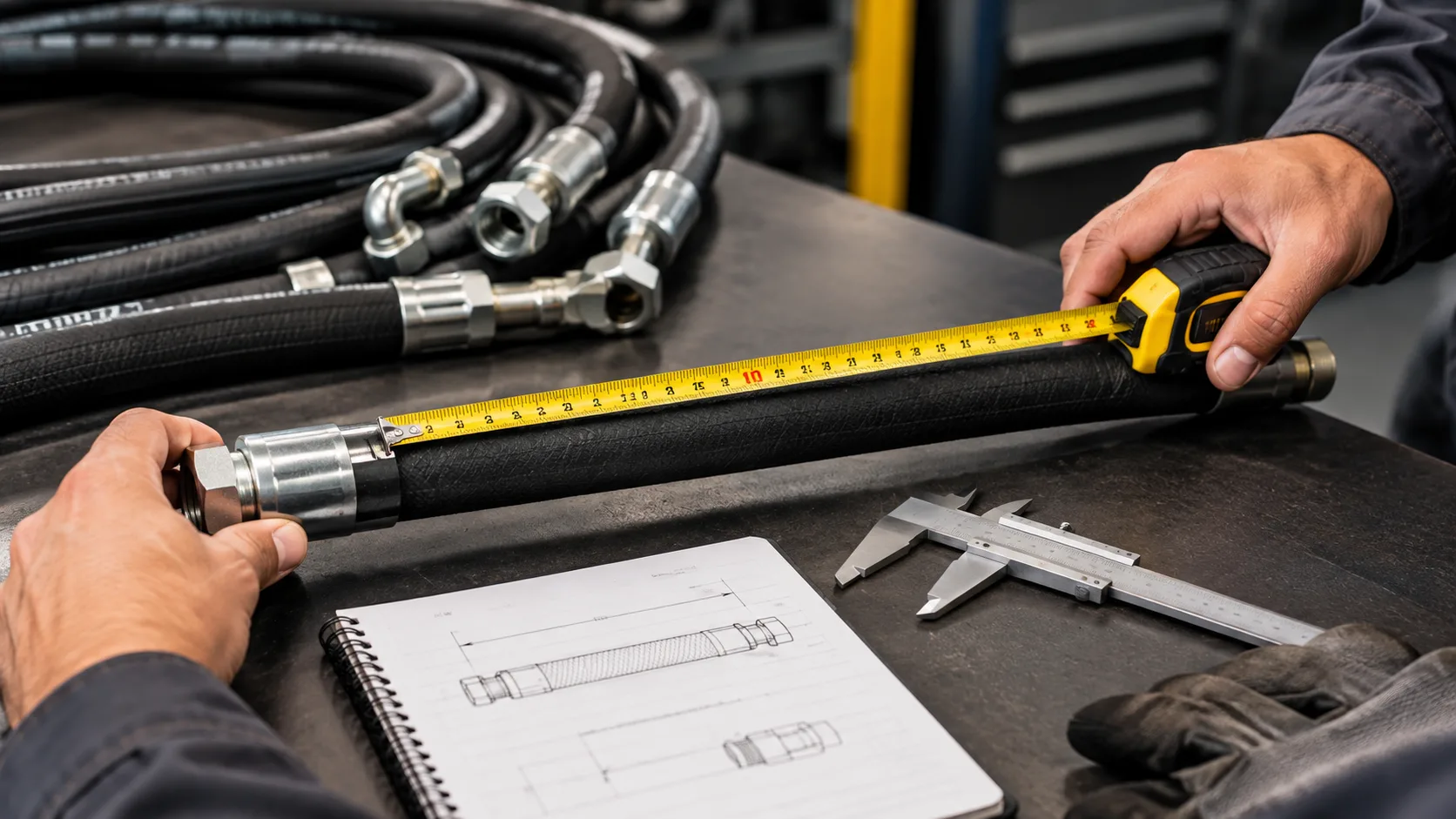

A medição de mangueiras hidráulicas não é uma tarefa única, pois as configurações dos terminais variam significativamente. Para mangueiras com terminais retos, a medição é relativamente simples: basta medir o comprimento total da mangueira, de uma extremidade à outra, incluindo as partes rígidas dos terminais. Utilize uma fita métrica flexível de aço para garantir a precisão, esticando a mangueira em linha reta, mas sem tensioná-la excessivamente, para evitar distorções no comprimento.

Já para mangueiras com terminais angulados (45° ou 90°), o processo exige mais atenção. Nesses casos, a medição deve ser feita do centro da face de vedação de um terminal até o centro da face de vedação do outro terminal, seguindo o contorno da mangueira. Uma técnica comum é medir do "ponto mais externo" de cada terminal e subtrair as distâncias correspondentes aos raios de curvatura, ou, de forma mais prática, usar um gabarito flexível para traçar o caminho central da mangueira e então medir esse traçado. É fundamental registrar a orientação angular dos terminais, especialmente quando são diferentes (ex: um terminal reto e outro a 90°), para que a mangueira de reposição se encaixe perfeitamente no espaço disponível sem torções.

Identificação do Diâmetro Interno (DI) e Tipo de Rosca

Além do comprimento, o diâmetro interno (DI) da mangueira é uma especificação vital. O DI é o que determina a capacidade de fluxo do fluido hidráulico. Medir o DI de uma mangueira usada pode ser desafiador devido à deformação. A melhor prática é consultar a marcação impressa na própria mangueira, que geralmente indica o tamanho nominal (ex: -8 para 1/2 polegada, -12 para 3/4 polegada). Caso a marcação esteja ilegível, utilize um paquímetro para medir cuidadosamente o diâmetro interno da mangueira cortada ou de uma seção não deformada, ou utilize pinos calibrados para maior precisão.

O tipo de rosca e o tamanho dos terminais são igualmente cruciais. Existem diversos padrões de rosca, como JIC (Joint Industry Council), NPT (National Pipe Taper), BSP (British Standard Pipe), ORFS (O-Ring Face Seal), entre outros. Uma identificação incorreta pode levar a vazamentos, danos nas conexões ou falha total do sistema. Ferramentas como gabaritos de rosca ou paquímetros digitais com função de medição de rosca são indispensáveis. Além disso, a orientação dos terminais – ou seja, o ângulo relativo entre os terminais quando a mangueira está relaxada – é essencial para mangueiras que operam em espaços confinados. Essa orientação deve ser medida e replicada com precisão para evitar torções durante a instalação, que podem reduzir drasticamente a vida útil da mangueira.

A correta identificação desses parâmetros – comprimento, DI, tipo de rosca e orientação dos terminais – garante que a mangueira de reposição seja um substituto exato da original, mantendo a performance e a segurança do sistema hidráulico.

Boas Práticas e Dicas Técnicas para Medição

• Limpeza e Inspeção Prévia: Antes de medir, limpe a mangueira antiga para remover sujeira e óleo. Inspecione-a para deformações ou danos que possam afetar a precisão da medição.
• Utilize Ferramentas Calibradas: Sempre use fita métrica, paquímetro ou gabaritos de rosca que estejam limpos e calibrados. Ferramentas desgastadas ou imprecisas podem introduzir erros significativos.
• Estique a Mangueira Corretamente: Ao medir o comprimento, estique a mangueira em linha reta, mas sem aplicar tensão excessiva que possa deformar o material. Para mangueiras com curvas naturais, siga o caminho do centro da mangueira.
• Atenção aos Terminais Angulados: Para terminais com ângulos (45° ou 90°), meça do centro da face de vedação de um terminal até o centro da face de vedação do outro terminal. Considere sempre o ponto central de fluxo.
• Verifique o Diâmetro Interno (DI): Se a marcação na mangueira estiver ilegível, use um paquímetro ou pinos calibrados para medir o DI com precisão. Nunca adivinhe o tamanho.
• Identificação do Tipo de Rosca: Utilize gabaritos de rosca para identificar corretamente o tipo (JIC, NPT, BSP, ORFS, etc.) e o tamanho da rosca. Pequenas diferenças podem causar vazamentos ou danos.
• Registre a Orientação dos Terminais: Para montagens complexas, registre a orientação angular dos terminais. Isso garante que a nova mangueira se encaixe sem torções, que são grandes causadoras de falhas.
• Documentação Detalhada: Mantenha um registro detalhado das especificações de cada mangueira, incluindo comprimento, DI, tipo de terminais, pressão de trabalho e aplicação. Isso agiliza futuras substituições.

A vida útil de uma mangueira hidráulica é diretamente afetada pela precisão de sua montagem. Uma torção de apenas 7 graus pode reduzir a vida útil da mangueira em até 90%, evidenciando a importância crítica da correta orientação dos terminais durante a substituição.

Tabela Comparativa: Erros Comuns vs. Práticas Recomendadas na Medição

Como a Prudenflex Pode Ajudar

Na Prudenflex, entendemos que a correta medição e substituição de mangueiras hidráulicas são pilares para a segurança e a eficiência operacional dos seus equipamentos, especialmente no exigente setor agroindustrial. Nossa equipe possui vasta expertise técnica e está pronta para oferecer suporte especializado em todas as etapas, desde a identificação da mangueira ideal até a montagem profissional. Contamos com profissionais treinados para auxiliar na interpretação de normas técnicas, na identificação de diâmetros internos, tipos de rosca e na correta medição de comprimentos, garantindo que cada substituição seja feita com a máxima precisão.

Oferecemos uma gama completa de serviços que vão além da simples distribuição. Nossas soluções incluem consultoria especializada para otimização de sistemas hidráulicos, crimpagem profissional realizada com equipamentos de última geração e técnicos experientes, assegurando a integridade e durabilidade de cada montagem. Nosso portfólio abrange uma vasta seleção de mangueiras hidráulicas de alta pressão, conexões, adaptadores e acessórios das marcas mais renomadas do mercado, todos em conformidade com as normas internacionais de segurança e desempenho.

Não deixe que uma medição incorreta comprometa a produtividade e a segurança de suas operações. Conte com a Prudenflex para garantir que suas máquinas operem com o máximo desempenho e confiabilidade. Entre em contato conosco hoje mesmo para solicitar um orçamento, tirar suas dúvidas ou agendar uma consultoria especializada. Nossos especialistas estão à disposição para ajudá-lo a encontrar a solução hidráulica perfeita para suas necessidades.

A medição precisa de mangueiras hidráulicas é um detalhe que faz toda a diferença na longevidade e no desempenho de sistemas industriais e agroindustriais. Ao seguir as boas práticas e as normas técnicas, e ao contar com o suporte de especialistas como a Prudenflex, é possível evitar falhas caras, otimizar a manutenção e garantir a segurança operacional. Lembre-se: a qualidade da sua mangueira de reposição começa com a precisão da sua medição.
