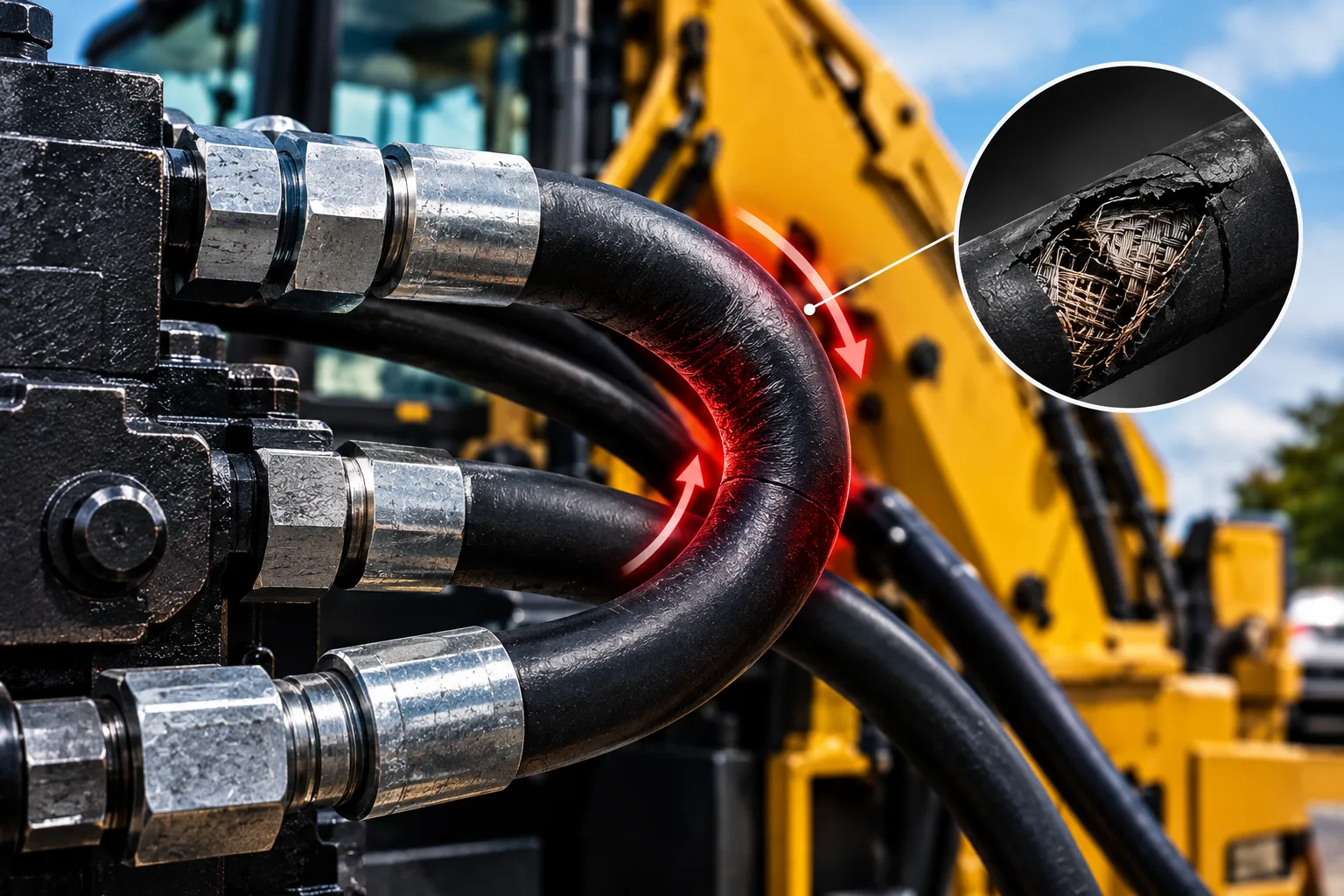

O Que Acontece Quando Uma Mangueira Trabalha Dobrada?

O Impacto Silencioso da Dobra em Mangueiras Hidráulicas: Um Risco Subestimado na Agroindústria

No vibrante e exigente universo da agroindústria, onde a eficiência e a confiabilidade dos equipamentos são sinônimos de produtividade e lucratividade, a atenção aos detalhes é crucial. Entre os componentes vitais que garantem o funcionamento de máquinas agrícolas e de processamento, as mangueiras hidráulicas desempenham um papel insubstituível, transmitindo a força que move implementos, levanta cargas e opera sistemas complexos. No entanto, um erro comum, muitas vezes negligenciado por sua aparente simplicidade, pode desencadear uma cascata de problemas: a operação de uma mangueira hidráulica em um raio de curvatura excessivamente apertado, ou seja, "dobrada". Este artigo técnico se propõe a desmistificar as consequências físicas e operacionais dessa prática, alertando para os riscos inerentes e apresentando soluções eficazes para evitar falhas dispendiosas e perigosas. A agroindústria moderna depende intrinsecamente de sistemas hidráulicos robustos e eficientes. Tratores, colheitadeiras, pulverizadores, sistemas de irrigação e maquinário de processamento de alimentos são exemplos de equipamentos onde a transmissão de potência via fluido é fundamental. A integridade de cada componente, desde a bomba até os cilindros, passando pelas mangueiras, é diretamente responsável pelo desempenho geral e pela segurança operacional. Uma mangueira hidráulica não é apenas um tubo flexível; é um componente de engenharia precisamente projetado para suportar altas pressões, variações de temperatura e estresse mecânico. Quando submetida a dobras acentuadas, sua estrutura interna e externa sofre danos que comprometem sua capacidade de funcionar conforme o projetado, abrindo um leque de potenciais falhas que podem paralisar operações, gerar custos de manutenção elevados e, em casos extremos, colocar em risco a segurança de operadores e trabalhadores.

Entendendo os Mecanismos de Falha Causados pela Dobra

Quando uma mangueira hidráulica é forçada a operar com um raio de curvatura inferior ao especificado pelo fabricante, uma série de fenômenos físicos ocorre em sua estrutura, culminando em sua degradação acelerada e, eventualmente, em falha. A concepção de uma mangueira hidráulica de alta pressão envolve múltiplas camadas, cada uma com uma função específica: a camada interna de borracha ou termoplástico, que garante a compatibilidade com o fluido hidráulico; as camadas de reforço, geralmente feitas de fios de aço trançados ou espiralados, que conferem a resistência à pressão; e a camada externa, que protege contra abrasão e intempéries. A dobra excessiva causa estresse concentrado em pontos específicos da mangueira, especialmente nas áreas de maior flexão. Nas áreas de curvatura acentuada, as camadas de reforço de aço podem sofrer deformações permanentes, esticando-se em um lado da curva e comprimindo-se no outro. Essa deformação compromete a integridade estrutural, reduzindo a capacidade da mangueira de suportar a pressão de trabalho especificada. A abrasão interna, gerada pelo atrito do fluido em alta velocidade contra as paredes deformadas, pode desgastar prematuramente a camada interna. Além disso, a dobra pode causar o colapso parcial ou total do diâmetro interno da mangueira em alguns pontos, restringindo o fluxo do fluido. Essa restrição de fluxo leva a um aumento da temperatura do fluido, a uma queda de pressão e a um aumento do consumo de energia pela bomba hidráulica, impactando diretamente a eficiência do sistema. A fadiga do material, tanto da borracha quanto do aço, é significativamente acelerada, tornando a mangueira mais suscetível a rupturas repentinas.

Normas e Especificações Técnicas: A Base para a Longevidade

A operação segura e confiável de sistemas hidráulicos, especialmente em ambientes industriais e agrícolas, é governada por normas técnicas rigorosas. Estas normas estabelecem os requisitos mínimos de desempenho, segurança e qualidade para mangueiras e seus componentes. A conformidade com essas especificações não é apenas uma questão de regulamentação, mas um pilar fundamental para garantir a durabilidade e a previsibilidade do sistema. A dobra inadequada de uma mangueira compromete diretamente o cumprimento dessas normas, pois altera as condições de operação para as quais o componente foi projetado e testado. Para mangueiras hidráulicas, a norma internacional mais amplamente reconhecida é a ISO 1436 (Mangueiras hidráulicas — Mangueiras de borracha reforçadas com fio e espiral de aço e mangueiras termoplásticas), que especifica os requisitos para mangueiras de borracha e termoplásticas usadas em sistemas hidráulicos. No Brasil, as normas da ABNT (Associação Brasileira de Normas Técnicas) frequentemente se alinham ou referenciam as normas ISO, adaptando-as à realidade nacional. Por exemplo, a NBR ISO 1436 detalha os tipos de mangueiras, seus diâmetros, pressões de trabalho e de ruptura, e os métodos de teste. A especificação crucial relacionada à curvatura é o raio mínimo de curvatura, que é o menor raio geométrico que uma mangueira pode ser submetida sem sofrer danos permanentes ou perda de desempenho. Este valor é determinado pelo fabricante com base na construção da mangueira e é expresso em vezes o diâmetro interno da mangueira (ex: 4x D.I.). Ignorar essa especificação é ignorar a garantia de segurança e desempenho do fabricante.

"O raio mínimo de curvatura é um parâmetro crítico para a vida útil e segurança de uma mangueira hidráulica. Desviar-se dele pode levar a uma redução significativa na capacidade de suportar pressão e a um aumento exponencial no risco de falhas prematuras." (Baseado em recomendações técnicas de fabricantes de mangueiras hidráulicas de renome internacional).

Impactos na Integridade Estrutural e no Fluxo do Fluido

A deformação imposta pela dobra excessiva afeta diretamente a integridade estrutural da mangueira. Nas áreas de maior curvatura, a camada externa de borracha ou poliuretano pode ser esticada a ponto de ocorrerem microfissuras, expondo as camadas de reforço. Simultaneamente, no lado interno da curva, a compressão pode causar o enrugamento ou o amassamento das camadas de reforço, além de criar pontos de atrito intenso com o fluido em movimento. Esse atrito gera calor localizado, que degrada mais rapidamente a borracha e pode até mesmo afetar a viscosidade do fluido hidráulico, reduzindo sua capacidade de lubrificação e aumentando o desgaste de outros componentes do sistema. A restrição do fluxo é outra consequência direta e perigosa. Quando o diâmetro interno da mangueira é comprometido pela dobra, o volume de fluido que pode passar por unidade de tempo é reduzido. Isso força a bomba a trabalhar mais para atingir a vazão e a pressão desejadas, resultando em maior consumo de energia e superaquecimento do sistema. O aumento da temperatura do fluido pode levar à oxidação e à formação de borra, contaminando o sistema e danificando selos, válvulas e outros componentes de precisão. Em aplicações de alta demanda, essa restrição pode causar a cavitação da bomba, um fenômeno que gera ruído e danos severos ao equipamento. A queda de pressão criada pela restrição também significa que o sistema hidráulico não operará com a força ou velocidade esperada, comprometendo a funcionalidade do implemento ou da máquina.

Rupturas Prematuras e Falhas Catastróficas

A combinação de estresse mecânico nas camadas de reforço, degradação do material e restrição de fluxo cria um cenário propício para a ruptura prematura da mangueira. Uma mangueira que opera dobrada está constantemente sob tensão e fadiga. As microfissuras na camada externa podem evoluir rapidamente sob pressão, permitindo que o fluido penetre nas camadas de reforço e cause corrosão ou descolamento. Os fios de aço, esticados e comprimidos repetidamente, perdem sua resistência original e podem eventualmente romper. O tipo de falha mais temido é a ruptura súbita, que pode ocorrer sem aviso prévio. Em um sistema hidráulico de alta pressão, uma ruptura súbita libera o fluido com força explosiva. Se a mangueira estiver em uma posição acessível a operadores ou trabalhadores, o jato de fluido sob alta pressão pode causar ferimentos graves, incluindo cortes profundos, perfurações e até mesmo cegueira. Além dos riscos à segurança pessoal, uma ruptura pode danificar seriamente o equipamento, contaminar o ambiente de trabalho com óleo e causar perdas significativas de produção devido ao tempo de inatividade. A substituição de uma mangueira dobrada pode parecer uma solução rápida, mas se a causa raiz (a instalação incorreta ou o roteamento inadequado) não for corrigida, o problema se repetirá, gerando um ciclo de falhas e custos.

• Verificação Constante do Raio de Curvatura: Sempre consulte o manual do fabricante da mangueira para identificar o raio mínimo de curvatura recomendado e assegure-se de que a instalação respeite este limite em todas as condições de operação e movimento.
• Utilização de Conexões e Adaptadores Adequados: Em pontos onde curvas acentuadas seriam inevitáveis, o uso de conexões rotativas, adaptadores angulares ou seções de mangueira mais flexíveis projetadas para tais aplicações pode evitar a dobra excessiva da mangueira principal.
• Roteamento Planejado e Livre de Obstáculos: Planeje o roteamento das mangueiras de forma que elas sigam trajetórias suaves, evitando quinas vivas, pontos de atrito com outras partes da máquina ou áreas onde possam ser esmagadas ou dobradas durante o movimento.
• Suportes e Grampos Corretos: Utilize suportes e grampos adequados para fixar as mangueiras em posições que evitem tensões indevidas e dobras acentuadas. Certifique-se de que os suportes não causem abrasão na cobertura da mangueira.
• Evitar Movimentação Excessiva e Impactos: Proteja as mangueiras contra movimentos bruscos que possam esticá-las além do limite ou contra impactos com objetos externos que possam deformá-las.
• Inspeção Visual Regular: Realize inspeções visuais periódicas em todas as mangueiras hidráulicas, procurando por sinais de desgaste, fissuras, deformações, vazamentos ou qualquer indício de que a mangueira esteja operando sob estresse excessivo, incluindo dobras.
• Treinamento da Equipe de Manutenção: Garanta que todos os técnicos e operadores envolvidos na instalação e manutenção de sistemas hidráulicos recebam treinamento adequado sobre as melhores práticas, incluindo a importância do raio de curvatura correto e os riscos associados à dobra das mangueiras.
• Seleção Correta da Mangueira: Em alguns casos, a necessidade de curvas mais apertadas pode indicar que a mangueira selecionada não é a mais adequada para a aplicação. Considere o uso de mangueiras com maior flexibilidade ou construções específicas para raios de curvatura menores, sempre respeitando os limites de pressão e temperatura.

"A instalação incorreta, incluindo a violação do raio mínimo de curvatura, é uma das principais causas de falhas prematuras em sistemas hidráulicos, representando um risco significativo para a segurança e gerando custos de manutenção evitáveis." (Recomendação técnica do setor de manutenção industrial).

Tabela Comparativa: Consequências da Curvatura Adequada vs. Inadequada

Para ilustrar de forma clara os impactos da dobra em mangueiras hidráulicas, apresentamos a seguinte tabela comparativa:
