Os sistemas hidráulicos são o coração pulsante de inúmeras operações industriais, especialmente no dinâmico e exigente setor agroindustrial. A integridade e a segurança desses sistemas dependem intrinsecamente da qualidade de cada componente e, crucialmente, da forma como são montados. A prensagem de mangueiras hidráulicas, embora pareça uma etapa simples, é um processo de engenharia que exige precisão, conhecimento técnico e, acima de tudo, um compromisso inabalável com a segurança. Falhas nesse processo não resultam apenas em perda de produtividade, mas podem acarretar acidentes graves, danos ambientais e prejuízos financeiros significativos. Este guia detalhado visa capacitar profissionais e gestores com o conhecimento necessário para realizar ou supervisionar a prensagem de mangueiras hidráulicas de forma segura e eficiente.
O Contexto e a Relevância da Prensagem de Mangueiras no Setor Agroindustrial
No setor agroindustrial, máquinas como tratores, colheitadeiras, pulverizadores e sistemas de irrigação de pivô central dependem intensamente de sistemas hidráulicos robustos e confiáveis. Estes equipamentos operam frequentemente em condições extremas: expostos a poeira, umidade, variações de temperatura, vibrações constantes e ciclos de alta pressão. Em tal cenário, uma mangueira hidráulica não é apenas um condutor de fluido; é um componente vital que suporta cargas dinâmicas e pressões elevadas, transmitindo potência para mover implementos, levantar cargas pesadas e realizar operações críticas no campo.
A prensagem inadequada de uma mangueira hidráulica pode ter consequências devastadoras. Um encaixe mal prensado pode resultar em vazamentos persistentes, que além de desperdiçarem fluido hidráulico (um custo operacional considerável), representam um risco ambiental. Mais grave ainda é a possibilidade de uma mangueira estourar sob pressão. A projeção de fluido hidráulico em alta velocidade pode causar ferimentos graves aos operadores, como injeção de fluido na pele, cegueira e queimaduras. Além dos riscos de segurança, falhas hidráulicas levam a paradas não programadas das máquinas, resultando em perda de tempo de colheita ou plantio, impactando diretamente a produtividade e a lucratividade do agronegócio. A atenção meticulosa à prensagem é, portanto, um investimento direto na segurança operacional e na eficiência da produção.
Dados Técnicos, Normas e Especificações Relevantes
A indústria hidráulica é regida por um conjunto rigoroso de normas e especificações técnicas que visam garantir a segurança, a intercambiabilidade e o desempenho dos componentes. No Brasil, as normas da ABNT (Associação Brasileira de Normas Técnicas) são fundamentais, muitas vezes alinhadas com padrões internacionais como ISO (International Organization for Standardization) e SAE (Society of Automotive Engineers). Para a prensagem de mangueiras hidráulicas, a conformidade com essas normas é não apenas uma boa prática, mas uma exigência para a segurança e a validade de garantias.
Entre as normas mais relevantes, destacam-se a ABNT NBR 14729, que estabelece os requisitos e métodos de ensaio para mangueiras e terminais hidráulicos, e a ISO 1436 (equivalente à SAE J517 para mangueiras de arame trançado), que especifica as características de construção, dimensões e requisitos de desempenho para mangueiras hidráulicas de borracha com reforço têxtil ou de arame. Essas normas definem critérios para pressão de trabalho (working pressure), pressão de ruptura (burst pressure), raio mínimo de curvatura, compatibilidade com fluidos e limites de temperatura. É fundamental que todos os componentes – mangueira, terminal (conexão) e luva (capa de prensagem) – sejam de fabricantes reconhecidos e que suas especificações sejam compatíveis entre si. O não cumprimento dessas especificações pode levar à degradação precoce dos materiais, perda de pressão, vazamentos e falhas catastróficas. A seleção correta dos componentes, baseada nessas normas e nas recomendações do fabricante, é o primeiro passo para uma prensagem segura e eficaz.
A seleção e a prensagem de mangueiras hidráulicas devem sempre seguir as especificações detalhadas pelos fabricantes dos componentes e as diretrizes das normas técnicas aplicáveis, como a ABNT NBR 14729 e as séries ISO 1436. Ignorar essas diretrizes aumenta drasticamente o risco de falhas no sistema e acidentes.
Aspectos Práticos da Prensagem Segura
A prensagem de uma mangueira hidráulica é um processo que exige atenção meticulosa a cada detalhe, desde a seleção dos componentes até a verificação final. A precisão em cada etapa garante não apenas a funcionalidade, mas a segurança e a longevidade do conjunto montado. Este processo não pode ser subestimado, pois um erro aparentemente pequeno pode ter grandes consequências.
Seleção Correta dos Componentes
O sucesso de uma montagem hidráulica começa muito antes da máquina de prensar ser ligada. A escolha da mangueira, do terminal (conexão) e da luva (capa) é um passo crítico que exige conhecimento das condições operacionais do sistema. Primeiro, é essencial identificar o diâmetro interno e o tipo de fluido hidráulico que será utilizado, pois a compatibilidade do material da mangueira com o fluido é crucial para evitar degradação química. Em seguida, a pressão de trabalho máxima do sistema deve ser conhecida para selecionar uma mangueira e terminais com classificação de pressão igual ou superior. A temperatura de operação, tanto do fluido quanto do ambiente, também influencia a escolha dos materiais.
Além disso, o tipo de reforço da mangueira (têxtil, um, dois ou múltiplos trançados de arame, espiralado) determina sua resistência e flexibilidade, devendo ser compatível com as exigências de pressão e flexão da aplicação. Os terminais, por sua vez, devem ser do tipo correto para a mangueira (compatíveis com "skive" ou "no-skive") e para a conexão com o equipamento (tipos de rosca, vedação). A compatibilidade entre mangueira, terminal e luva é fundamental e deve ser sempre verificada nas tabelas e catálogos dos fabricantes, que fornecem as combinações aprovadas e as especificações de prensagem. Utilizar componentes de diferentes fabricantes sem a devida validação pode anular garantias e comprometer a segurança.
O Processo de Crimpagem Passo a Passo (Visão Geral)
Uma vez que os componentes corretos foram selecionados, o processo de prensagem deve seguir uma sequência lógica e precisa. O primeiro passo é o corte da mangueira no comprimento exato, utilizando uma serra específica para mangueiras hidráulicas, garantindo um corte limpo e perpendicular para evitar a deformação do reforço. Em seguida, dependendo do tipo de mangueira e terminal, pode ser necessário realizar o "skiving" (descascamento), que consiste na remoção controlada da camada externa e/ou interna da mangueira para expor o reforço. Este passo é crucial e deve ser feito com ferramentas apropriadas para não danificar o arame.

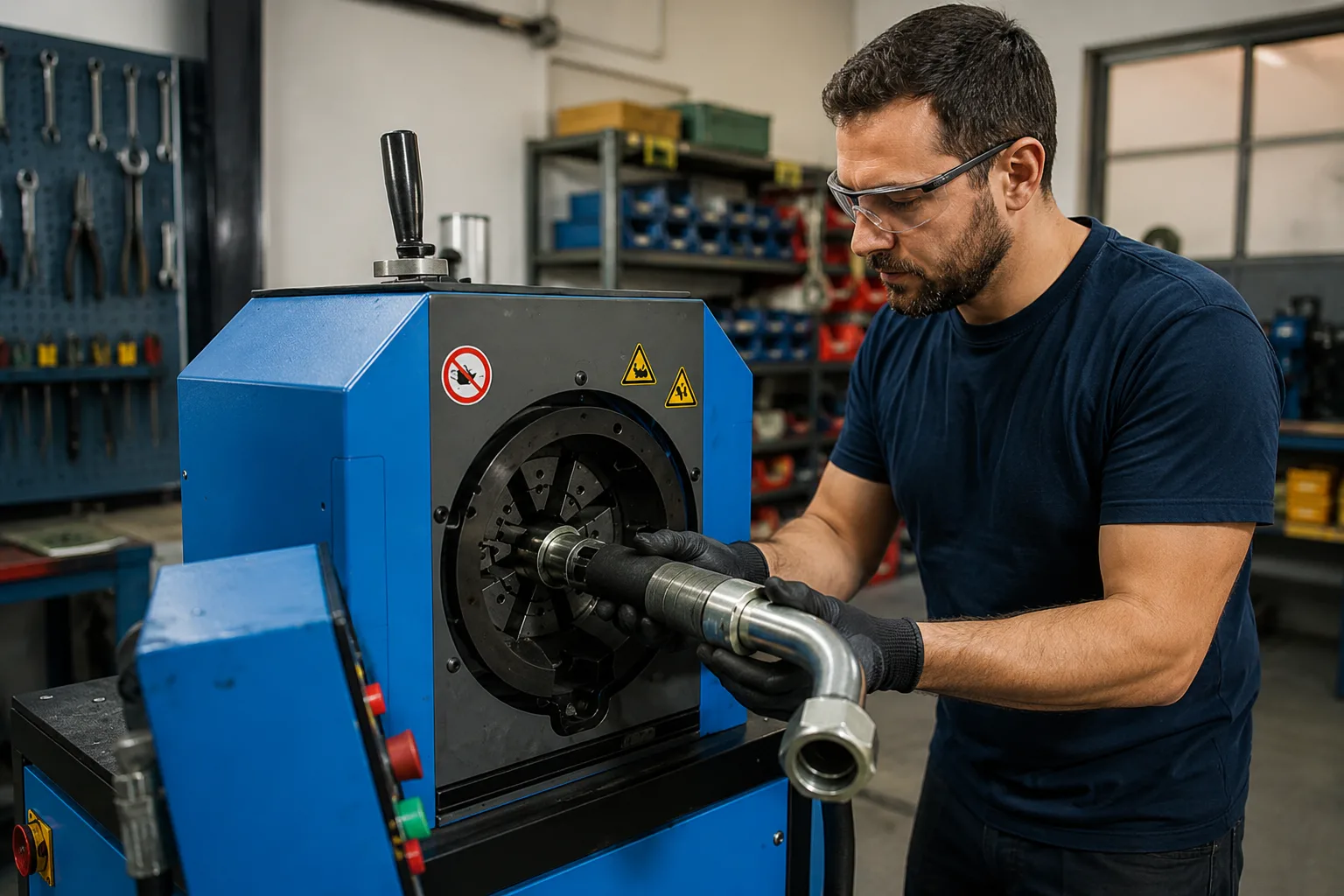

Após o skiving (se aplicável), o terminal deve ser cuidadosamente inserido na mangueira até o batente, garantindo que esteja completamente assentado. A mangueira é então posicionada na máquina de prensar, utilizando as matrizes (dies) corretas, que são específicas para o diâmetro da mangueira e o tipo de terminal. A máquina é calibrada para aplicar a força de prensagem exata, resultando em um diâmetro de crimpagem preciso. Este diâmetro final, medido com um paquímetro após a prensagem, é o indicador mais importante de uma prensagem bem-sucedida e deve corresponder às especificações do fabricante. Qualquer desvio pode indicar uma prensagem insuficiente ou excessiva, ambas perigosas. Finalmente, uma inspeção visual detalhada deve ser realizada para verificar a ausência de danos, deformações ou falhas na prensagem.
Boas Práticas e Dicas Técnicas Essenciais
Para garantir a máxima segurança e desempenho na montagem de mangueiras hidráulicas, a adoção de boas práticas e a atenção a detalhes técnicos são indispensáveis. Estas diretrizes vão além do processo de prensagem em si, abrangendo a preparação, a execução e a verificação final.
- Treinamento e Certificação: Garanta que todos os operadores responsáveis pela prensagem de mangueiras recebam treinamento formal e sejam certificados. O conhecimento das normas, das especificações dos fabricantes e dos procedimentos de segurança é inegociável.
- Calibração Regular da Máquina de Prensagem: A máquina de prensagem deve ser calibrada periodicamente, conforme as recomendações do fabricante. Uma máquina descalibrada pode aplicar pressão incorreta, resultando em prensagens frouxas ou excessivas, comprometendo a integridade da mangueira.
- Inspeção Prévia dos Componentes: Antes da montagem, inspecione cuidadosamente cada mangueira, terminal e luva. Verifique se há danos visíveis, corrosão, deformações ou contaminação. Componentes danificados ou fora de especificação nunca devem ser utilizados.
- Limpeza Rigorosa: Certifique-se de que o interior da mangueira e do terminal estejam completamente limpos e livres de qualquer partícula, sujeira ou resíduo de corte. Contaminação interna pode danificar válvulas, bombas e outros componentes sensíveis do sistema hidráulico.
- Medição Precisa do Diâmetro de Crimpagem: Após a prensagem, utilize um paquímetro de qualidade para medir o diâmetro externo da luva prensada em múltiplos pontos. Compare este valor com o diâmetro de crimpagem especificado pelo fabricante do terminal. Este é o parâmetro mais crítico para garantir uma prensagem correta.
- Teste de Pressão (Quando Apropriado): Para aplicações críticas ou após reparos complexos, considere a realização de um teste hidrostático na mangueira montada. Este teste deve ser feito em um ambiente controlado e com equipamento adequado, a uma pressão que não exceda a pressão de trabalho máxima da mangueira.
- Documentação e Rastreabilidade: Mantenha registros detalhados de cada montagem, incluindo tipo de mangueira, terminais, data de prensagem, operador responsável e diâmetro de crimpagem medido. Isso facilita a rastreabilidade em caso de falha e a análise de desempenho.
- Armazenamento Adequado: Armazene mangueiras e terminais em locais limpos, secos e protegidos da luz solar direta, calor excessivo, ozônio e produtos químicos. O armazenamento inadequado pode degradar os materiais antes mesmo de serem colocados em uso.
A atenção à calibração da máquina de prensagem e a medição precisa do diâmetro de crimpagem são passos inegociáveis. Um desvio mínimo do diâmetro especificado pelo fabricante pode comprometer seriamente a capacidade da mangueira de suportar a pressão de trabalho, elevando drasticamente o risco de falha e acidentes.

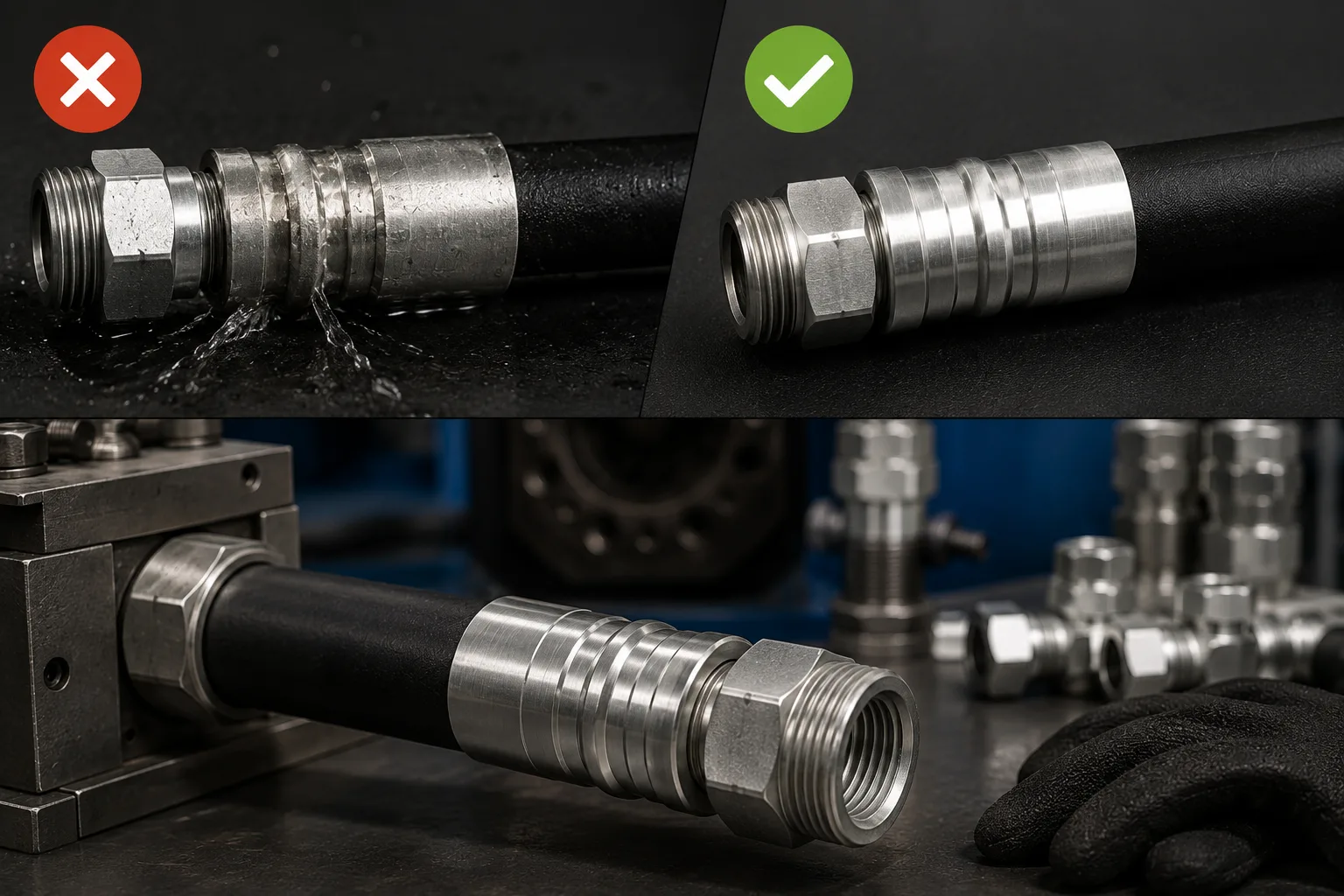

Tabela Comparativa: Crimpagem Correta vs. Crimpagem Incorreta
A diferença entre uma prensagem bem executada e uma falha na montagem de uma mangueira hidráulica é abissal, impactando diretamente a segurança, a vida útil e a eficiência do sistema. A tabela a seguir ilustra as principais distinções e suas consequências.
| Característica | Crimpagem Correta (Conforme Normas) | Crimpagem Incorreta (Fora de Padrão) |
|---|---|---|
| Segurança Operacional | Máxima segurança. Redução drástica do risco de vazamentos e rompimentos, protegendo operadores e o meio ambiente. | Risco elevado de acidentes, como injeção de fluido na pele, queimaduras e projeção de componentes. Vazamentos e rompimentos frequentes. |
| Vida Útil do Componente | Vida útil prolongada da mangueira e do terminal, operando dentro das especificações de projeto. | Vida útil drasticamente reduzida. Degradação precoce da mangueira, fadiga do terminal e falhas prematuras. |
| Eficiência do Sistema | Sistema hidráulico opera com máxima eficiência, sem perdas de pressão ou vazamentos, garantindo a potência nominal. | Perda de pressão, superaquecimento do fluido, contaminação e redução da eficiência geral da máquina. |
| Custos de Manutenção | Custos de manutenção previsíveis e menores, com menos paradas não programadas e necessidade de substituição. | Custos de manutenção elevados devido a reparos frequentes, substituição prematura de componentes e tempo de inatividade da máquina. |
| Impacto Ambiental | Minimiza o desperdício de fluido hidráulico e o risco de contaminação do solo e da água. | Vazamentos frequentes de fluido hidráulico, causando contaminação ambiental e multas. |
| Conformidade Regulatória | Em conformidade com normas ABNT, ISO e SAE, atendendo a requisitos de segurança e qualidade. | Não conformidade, expondo a empresa a riscos legais, multas e perda de credibilidade. |
Como a Prudenflex Pode Ajudar
Na Prudenflex, compreendemos que a qualidade e a segurança em sistemas hidráulicos não são apenas um diferencial, mas um imperativo operacional, especialmente para o exigente setor agroindustrial. Com anos de experiência e uma equipe de especialistas altamente qualificados, a Prudenflex se posiciona como sua parceira estratégica, oferecendo não apenas produtos, mas soluções completas em hidráulica industrial. Nossa expertise técnica abrange desde a correta seleção de componentes até a execução impecável de montagens, sempre em estrita conformidade com as mais rigorosas normas técnicas e de segurança.
Nosso compromisso com a excelência se reflete em uma gama abrangente de serviços e produtos. Oferecemos consultoria especializada para auxiliar na escolha da mangueira, terminal e luva ideais para sua aplicação específica, considerando fatores como pressão, temperatura, tipo de fluido e condições ambientais. Realizamos crimpagem profissional em nossas instalações, utilizando equipamentos de última geração e técnicos treinados e certificados, garantindo que cada montagem atinja os padrões de diâmetro de crimpagem especificados pelos fabricantes. Além disso, a Prudenflex dispõe de um portfólio completo de mangueiras hidráulicas de alta pressão, conexões, adaptadores, acoplamentos rápidos e sistemas completos de marcas líderes de mercado, assegurando a disponibilidade de componentes de qualidade superior para suas necessidades.
Não comprometa a segurança e a eficiência de seus equipamentos com montagens inadequadas. Invista na tranquilidade de saber que seus sistemas hidráulicos estão operando com o máximo desempenho e confiabilidade. Entre em contato com a Prudenflex hoje mesmo para solicitar um orçamento personalizado, agendar uma consultoria técnica ou explorar nosso catálogo de produtos. Nossa equipe está pronta para ajudá-lo a encontrar as soluções ideais que garantam a longevidade de seus equipamentos e a segurança de suas operações.
A prensagem de mangueiras hidráulicas é um elo crítico na corrente da segurança e eficiência de qualquer sistema hidráulico, com implicações particularmente severas no setor agroindustrial. A negligência ou a falta de conhecimento técnico neste processo podem levar a falhas catastróficas, resultando em acidentes graves, perdas financeiras e danos ambientais. Ao adotar as melhores práticas, seguir rigorosamente as normas técnicas e investir em treinamento e equipamentos adequados, as empresas podem garantir a máxima confiabilidade de seus sistemas. A parceria com especialistas como a Prudenflex assegura que cada mangueira seja montada com a precisão e a qualidade necessárias, protegendo seus ativos mais valiosos: seus colaboradores e sua produtividade.
