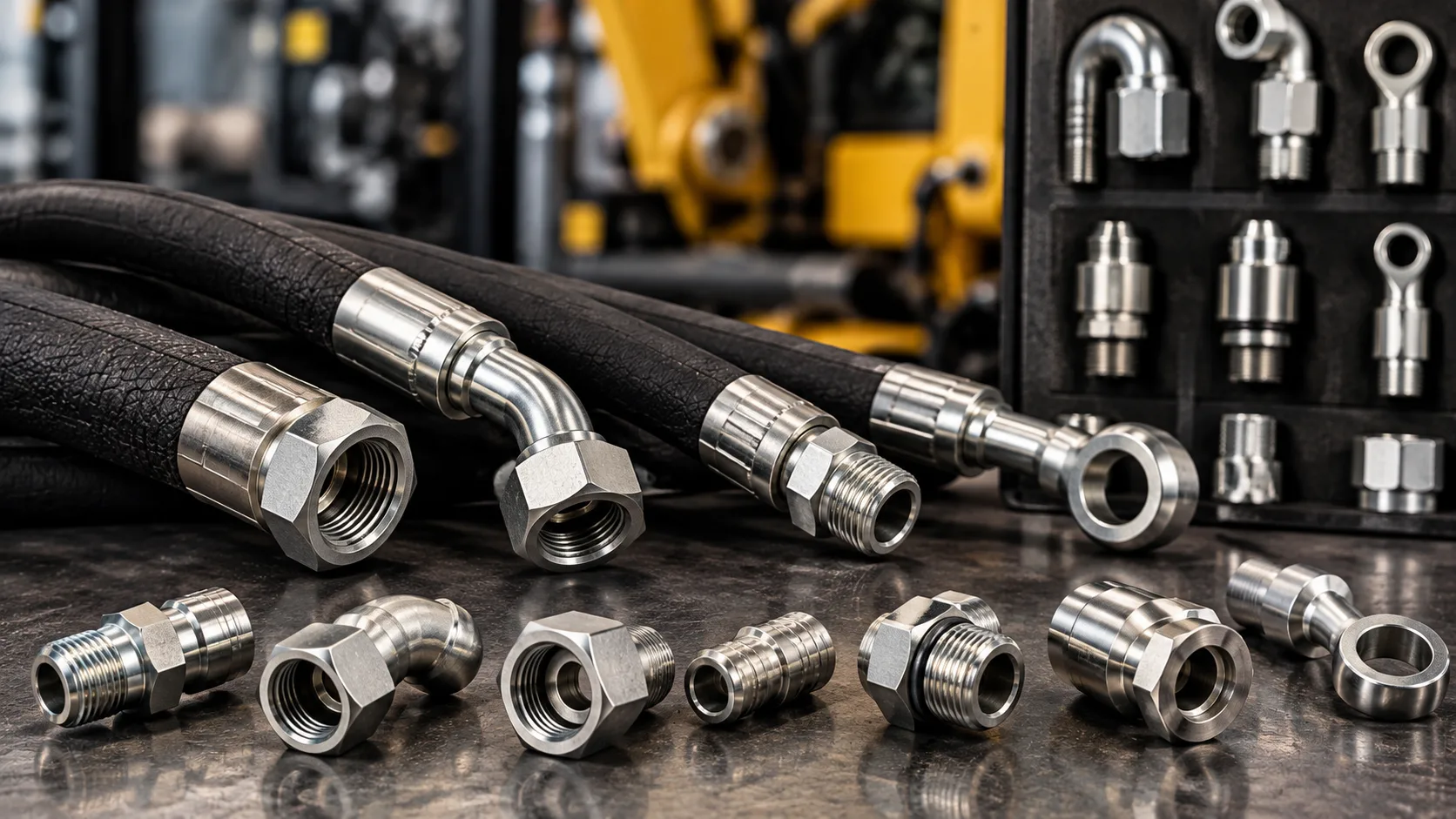

Como Identificar o Tipo de Terminal de Uma Mangueira?

A correta identificação dos terminais de mangueiras hidráulicas é um pilar fundamental para a segurança operacional, a eficiência dos sistemas e a longevidade dos equipamentos no setor agroindustrial. Erros nesta etapa crucial podem levar a vazamentos, falhas catastróficas, tempo de inatividade dispendioso e até acidentes graves, impactando diretamente a produtividade e os custos de manutenção.

O Contexto e a Relevância no Setor Agroindustrial

No dinâmico e exigente cenário do agronegócio, máquinas e equipamentos como tratores, colheitadeiras, pulverizadores e sistemas de irrigação dependem intrinsecamente de sistemas hidráulicos robustos e confiáveis. A pressão de trabalho elevada, as condições ambientais adversas – poeira, umidade, variações de temperatura – e a necessidade de operação contínua tornam a integridade de cada componente hidráulico, especialmente as mangueiras e seus terminais, absolutamente crítica.

A escolha e a instalação inadequadas de um terminal podem comprometer toda a rede hidráulica, resultando em perdas significativas. Um sistema hidráulico que opera com conexões incorretas ou mal dimensionadas não apenas falha em entregar o desempenho esperado, mas também eleva o risco de falhas prematuras da mangueira, perda de fluido e contaminação do sistema, o que pode culminar em reparos complexos e caros, além de períodos de paralisação da produção. A capacidade de identificar corretamente o tipo de terminal é, portanto, uma competência essencial para técnicos de manutenção e operadores no campo.

Dados Técnicos, Normas e Especificações Relevantes

A padronização é a espinha dorsal da compatibilidade e segurança em sistemas hidráulicos. Diversas normas internacionais e nacionais regem a fabricação e as especificações de terminais de mangueiras, garantindo que componentes de diferentes fabricantes possam ser interconectados com segurança e eficiência. As normas mais relevantes incluem:

• ISO 8434: Esta série de normas (parte 1, 2, 3 e 6) define as dimensões e os requisitos de desempenho para conexões de tubos metálicos para uso em aplicações de energia fluida e uso geral. Ela abrange diversos tipos de roscas e vedação, como as roscas métricas e as roscas com vedação por anel O-ring.
• SAE J514 (JIC 37° Flare): Amplamente utilizada, especialmente na América do Norte e em equipamentos importados, define as conexões com assento cônico de 37 graus (JIC - Joint Industrial Council) e rosca reta UNF (Unified National Fine).
• SAE J518 (Flange SAE Code 61/62): Essencial para aplicações de alta pressão e grandes diâmetros, especifica as conexões flangeadas, divididas em Código 61 (pressão padrão) e Código 62 (alta pressão), que utilizam O-ring para vedação.
• DIN 2353 / ISO 8434-1 (Conexões de Anel de Corte): Comumente encontradas em equipamentos europeus, essas conexões utilizam um anel de corte que se deforma para criar a vedação e a fixação.
• BSPP (British Standard Parallel Pipe) e BSPT (British Standard Taper Pipe): Normas britânicas de rosca, sendo a BSPP paralela e com vedação por anel O-ring ou anilha, e a BSPT cônica, com vedação por interferência da rosca.
• NPT (National Pipe Taper) e NPTF (National Pipe Taper Fuel): Normas americanas de rosca cônica, onde a vedação é criada pela interferência das roscas. A NPTF é uma variação que proporciona uma vedação mais robusta sem a necessidade de vedante adicional.

A Prudenflex, alinhada com as melhores práticas do mercado, trabalha com produtos que seguem rigorosamente estas e outras normas, garantindo a compatibilidade e a qualidade necessárias para as exigentes aplicações do agronegócio. A compreensão dessas normas é crucial para a correta seleção e montagem de conjuntos de mangueiras.

A escolha do terminal correto, em conformidade com as normas ISO e SAE, pode reduzir em até 70% a probabilidade de vazamentos e falhas prematuras em sistemas hidráulicos de alta pressão. Ignorar essas especificações técnicas é um risco inaceitável para a segurança e a eficiência operacional.

Aspectos Práticos da Identificação de Terminais

A identificação correta de um terminal de mangueira hidráulica envolve a análise de múltiplos fatores, desde o tipo de rosca até o ângulo do assento de vedação. Este processo exige atenção aos detalhes e conhecimento técnico específico.

Análise Visual e Medição

A primeira etapa na identificação é uma análise visual cuidadosa. Observe a geometria geral do terminal: ele é reto, curvo (45° ou 90°), flangeado? Em seguida, foque na rosca e na superfície de vedação. As características da rosca – paralela ou cônica – e o método de vedação são os indicadores mais importantes.

• Roscas Paralelas (Ex: BSPP, UNF, Métrica): A rosca tem o mesmo diâmetro do início ao fim. A vedação ocorre geralmente por um anel O-ring, uma arruela, ou um assento cônico (37° JIC, 24° DIN).
• Roscas Cônicas (Ex: NPT, BSPT): O diâmetro da rosca diminui gradualmente da extremidade para a base. A vedação é feita pela interferência das roscas, que se apertam uma contra a outra.

Para roscas, é fundamental medir o diâmetro externo da rosca macho ou o diâmetro interno da rosca fêmea, e o passo da rosca (número de fios por polegada para roscas imperiais ou distância entre os picos dos filetes para roscas métricas). Ferramentas como paquímetros e pentes de rosca são indispensáveis nesse processo. Para terminais com assento cônico, como o JIC 37° ou o Komatsu 30°, é crucial medir o ângulo do cone utilizando um gabarito de ângulo ou transferidor.

Outros detalhes visuais incluem a presença de anéis de corte (DIN 2353), ou de flanges (SAE Flange Code 61/62), que são facilmente reconhecíveis por sua estrutura robusta e os quatro parafusos de fixação.

Sistemas de Vedação e Compatibilidade

O sistema de vedação é talvez o aspecto mais crítico na identificação de terminais, pois determina a estanqueidade e a compatibilidade. Diferentes tipos de terminais utilizam diferentes mecanismos de vedação:

• Assento Cônico: Muito comum em JIC 37°, SAE 45°, Komatsu 30° e outros. A vedação ocorre pelo contato metal-metal entre as superfícies cônicas. É vital que o ângulo do cone seja idêntico para as duas partes da conexão.
• O-ring no Assento (ORFS - O-Ring Face Seal): Terminais como ORFS e Flanges SAE utilizam um O-ring para vedar na face plana da conexão, oferecendo excelente vedação em altas pressões e vibrações.
• O-ring na Rosca (O-Ring Boss): Comum em roscas UNF e Métricas, onde um O-ring é alojado em um rebaixo na base da rosca para vedar contra a superfície plana do outro componente.
• Anel de Corte: Usado em DIN 2353, onde um anel metálico se deforma e morde o tubo, criando a vedação e a fixação.
• Vedação por Rosca Cônica: Em NPT e BSPT, a vedação é obtida pela interferência da rosca cônica, geralmente com o auxílio de vedantes como fita PTFE ou pasta selante.

A compatibilidade entre terminais exige não apenas o mesmo tipo de rosca e diâmetro, mas também o mesmo sistema de vedação. Tentar conectar um terminal com assento cônico de 37° a um de 45°, por exemplo, resultará em um vazamento inevitável, mesmo que as roscas pareçam semelhantes. A Prudenflex oferece suporte técnico para auxiliar na correta identificação e seleção, minimizando riscos de incompatibilidade.

Boas Práticas e Dicas Técnicas para Identificação

• Limpeza é Fundamental: Antes de qualquer medição ou inspeção, limpe completamente o terminal para remover sujeira, graxa e resíduos que possam obscurecer as roscas ou superfícies de vedação.
• Utilize Ferramentas Adequadas: Sempre use paquímetro para diâmetro, pente de rosca para passo, e gabaritos de ângulo para assentos cônicos. Nunca tente identificar "no olho" ou com ferramentas inadequadas.
• Consulte Tabelas de Conversão: Tenha sempre à mão tabelas de identificação de roscas e terminais. Elas são excelentes guias visuais e de medição para comparar suas leituras.
• Verifique Marcas do Fabricante: Muitos terminais de qualidade superior possuem marcações gravadas com o tipo de rosca ou a norma (ex: "JIC", "NPT", "SAE"). Consulte-as sempre que possível.
• Atenção aos Detalhes da Vedação: O método de vedação (O-ring, assento cônico, anilha) é tão importante quanto o tipo de rosca. Incompatibilidade na vedação é uma causa comum de vazamentos.
• Considere a Aplicação: O tipo de equipamento (europeu, americano, asiático) e a pressão de trabalho podem dar pistas sobre os tipos de terminais mais prováveis de serem encontrados.
• Fotografe para Referência: Se houver dúvida ou para registro, tire fotos claras do terminal e das medições. Isso pode ser útil ao consultar especialistas ou ao fazer pedidos.
• Treinamento Contínuo: Invista no treinamento da equipe de manutenção. O conhecimento atualizado sobre as normas e os tipos de terminais é a melhor ferramenta para evitar erros.

A manutenção preventiva e a correta identificação de componentes hidráulicos podem estender a vida útil dos equipamentos agrícolas em até 25%, reduzindo custos operacionais e aumentando a disponibilidade de máquinas essenciais durante períodos críticos de safra.

Tabela Comparativa de Tipos Comuns de Terminais

Como a Prudenflex Pode Ajudar

A Prudenflex se estabelece como um parceiro estratégico para o setor agroindustrial, oferecendo mais do que apenas produtos: entregamos soluções completas e expertise técnica inigualável na área de hidráulica industrial e sistemas de alta pressão. Compreendemos profundamente os desafios enfrentados no campo e a criticidade de cada componente para a continuidade operacional.

Nossa equipe de especialistas altamente qualificados está preparada para oferecer consultoria especializada, auxiliando na correta identificação de terminais e na seleção das mangueiras e conexões mais adequadas para cada aplicação específica. Contamos com equipamentos de ponta para crimpagem profissional, garantindo a montagem de conjuntos de mangueiras com a máxima precisão, segurança e durabilidade, em estrita conformidade com as normas técnicas nacionais e internacionais.

Dispomos de um portfólio completo e diversificado de mangueiras hidráulicas, conexões e sistemas de alta pressão, provenientes dos fabricantes mais renomados do mercado. Seja para a substituição de uma peça específica, a montagem de um sistema complexo ou a otimização de uma linha de produção, a Prudenflex tem a solução ideal. Não deixe que a identificação incorreta de um terminal comprometa a sua produtividade. Entre em contato conosco hoje mesmo para solicitar um orçamento ou agendar uma consultoria técnica e descubra como a Prudenflex pode otimizar a performance e a segurança dos seus sistemas hidráulicos.

A correta identificação do tipo de terminal de uma mangueira hidráulica é um passo inegociável para garantir a performance, a segurança e a longevidade dos sistemas hidráulicos, especialmente no setor agroindustrial. Dominar este conhecimento, apoiado por normas técnicas e boas práticas, minimiza riscos e otimiza a manutenção. A Prudenflex se posiciona como um aliado fundamental, oferecendo produtos de alta qualidade e um suporte técnico especializado que faz toda a diferença no campo.
